Máquina-ferramenta Co. do CNC de Guangdong JSWAY, Ltd. desde 2004.
Parâmetro da máquina
PARAMETER | |||

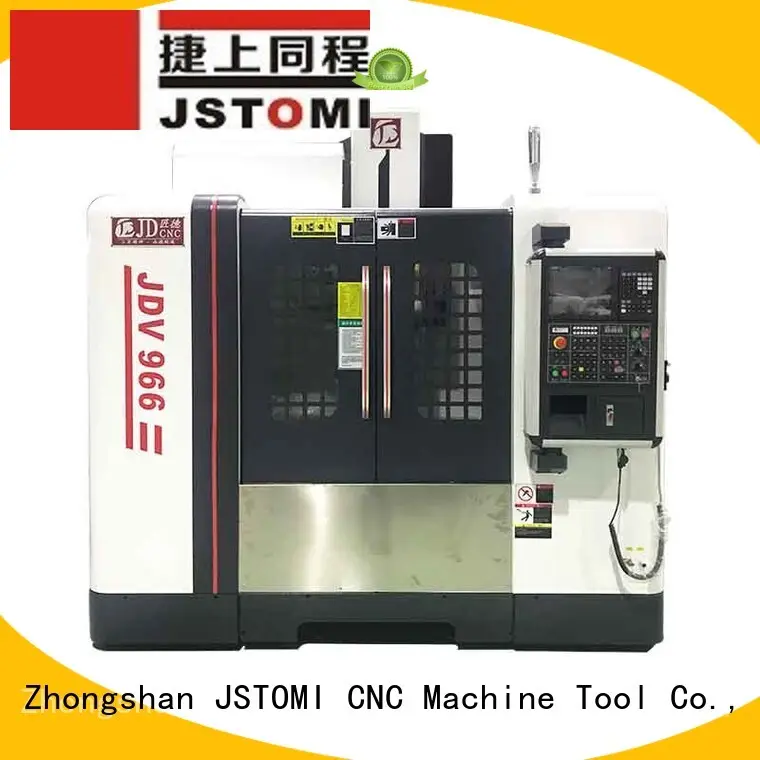

MODEL | UNIT | JDV966 | |
CONTROLLER | NC | SET | MITSUBICHI/FANUC |
TOTAL AXIS | AXIS | 3 | |
TABLE | TABLE SIZE | MM | 1100*600 |
TABLE LOAD | KG | 900 | |
T-SLOT | MM | 5-18*100 | |
TRAVEL | X AXIS | MM | 900 |
Y AXIS | MM | 600 | |
Z AXIS | MM | 600 | |
SPINDLE | SPINDLE TAPPER | MM |
BT40
|
MAX.SPINDLE SPEED | RPM/MIN | 8000/10000/12000 | |
SPINDLE DRIVEN TYPE | TYPE | tipo de cinto/conexão direta | |
SPINDLE CENTER TO MACHINE SPINE | MM | 650 | |
SPINDLE END FACE TO TABLE | MM | 120-720 | |
GUIDE RAIL | X/Y/Z AXIS BALL SCREW | MM | 3616/3616/3616 |
X/Y/Z AXIS GUIDE RAIL | trilho de guia linear | ||
MOTOR | X/Y/Z AXIS MOTOR CONNECT TYPE | TYPE | direto |
SPINDLE MOTOR | KW | 7.5/11 | |
X/Y/Z AXIS SERVO MOTOR | KW | 3/3/3 | |
COOLANT PUMP MOTOR | W | 750W*2 | |
FEEDING RATE | X/Y/Z WORKING RATE | M/MIN | 10/10/10 |
X/Y/Z RAPID SPEED | M/MIN | 30/30/30 ou 48/48/48 | |
POWER/AIR PRESSURE | AIR PRESSURE | KG/CM² | 6kg/cm² |
POWER SUPPLY | kva | 20kva | |
ACCURACY | POSITIONING ACCURACY | MM | ±0.005/300 |
REPOSITIONING ACCURACY | MM | ±0.005/300 | |
SPEC | NET WEIGHT | T | 6.3 |
DEMENSION | MM | 2500*3000*3000 |
Acessório Padrão
◪ Rosqueamento de rigidez
◪ Lâmpada de trabalho dupla
◪ Sopro de ar do nariz do eixo
◪ Lubrificação automática
◪ Trocador de calor para quadro elétrico
◪ Lâmpada de advertência
◪ Parafuso de ancoragem
◪ Capa completa
◪ Sistema de água refrigerante
◪ Tanque de água e tanque de chips
◪ Pistola de ar
◪ Limpeza de pistola de água
◪ Caixa de ferramentas
◪ Manual
1. Qual é a sua quantidade e garantia mínima de pedidos?
O MOQ é um conjunto e a garantia é de um ano.
2.O que o sistema CNC você usa?
Fanuc, Siemens, Mistsubishi, GSK etc. Depende da sua escolha.
3. Qual é o tempo de entrega?
Entregaremos isso dentro de 40 dias após o recebimento de seus pagamentos.
4. Como lidar com o período de garantia?
Durante o período de garantia, devido aos problemas de qualidade do produto, a empresa é responsável pela manutenção gratuita, se precisar alterar as peças, somos responsáveis pela substituição gratuita.
Se o problema da máquina não estiver pertencente aos problemas de qualidade da nossa máquina, quando o comprador precisarmos de nos enviar engenheiros para prestar serviço de reparo, cobramos o custo apropriado.
5. Pode sua empresa enviar o pessoal técnico para nossa empresa e direcionar nossos trabalhadores gratuitamente?
Quando a máquina chega ao comprador & nº 8217; 00 por dia por pessoa. O vendedor cooperará com o comprador para lidar com a preparação de vistos e instalação antes de ir para o exterior.
6. Qual é a garantia comercial?
Quando você olha para o site do Alibaba, você verá a segurança comercial, seu objetivo é permitir que todo comprador a confiança possa proteger seu pagamento, garantir que os fornecedores cumpram seu compromisso com a data da remessa e a qualidade dos produtos (como você declarou no pedido de compra).
Se o fornecedor encontrar a violação dessas obrigações contratuais, o Alibaba o indenizará por 100% de sua garantia comercial.
Portanto, acredito que, por meio de garantias comerciais, você terá maior confiança para cooperar conosco.
7. seus produtos suportam garantia comercial?
Sim, nossos produtos são todos suportados.
Especificação | Unidade | VMC850 |
Tamanho da mesa | milímetros | 1050*500 |
Carga máxima | kg | 600 |
Viagem do eixo x/y/Z. | milímetros | 800*500*600 |
Distância entre o centro do fuso e a superfície da guia da coluna | milímetros | 560 |
Distância entre a face final do eixo e a superfície da mesa de trabalho | milímetros | 140-740 |
X/y/z max.feed Speed | mm/min | 10000 |
X/Y/Z MAX.RAPID TRAVERSE | m/min | 24/24/20 |
Max.spindle Speed | rpm | 8000 |
Ento de afunilamento do eixo | Tipo | BT40 |
Motor de fuso | kw | 7.5/11 |
Motor de servo do eixo x/y/Z | kw | 2.0/2.0/2.0 |
Conexão do motor X/Y/Z. | Direto | |
X/Y/Z Tipo de Way | Maneira de guia linear | |
Workbench T-slot | milímetros | 5-18*90 |
Precisão de posicionamento repetido | milímetros | ±0.004 |
Revista de ferramentas | Sem braço/braço | |
Capacidade da ferramenta | 16/24 | |
Peso de Tool Max.Tool | kg | 8 |
Comprimento máximo | milímetros | 250/300 |
Capacidade elétrica | KVA | 11 |
Dimensão (C*L*A) | milímetros | 2700*24100*2700 |
N.W | kg | 5700 |
Recursos da máquina:
1. Areia de resina de alta qualidade;
2. Eixo de Taiwan;
3. Taiwan Ball parafuso e porca de travamento;
4.Taiwan Cilindro de pressão;
5.Japenese NSK com Alemanha R+W acoplamento;
6. Sistema de lubrificação automática;
7. Transportador de CHIP em opcional.
Centro de usinagem vertical CNC:
Esse VMC é adequado para processamento mecânico e fabricação de moldes. E ele pode ser necessário para o requisito de processamento, desde a usinagem acidentada até o acabamento da usinagem.
