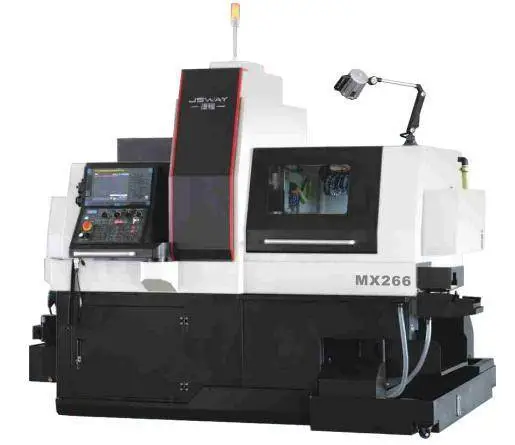

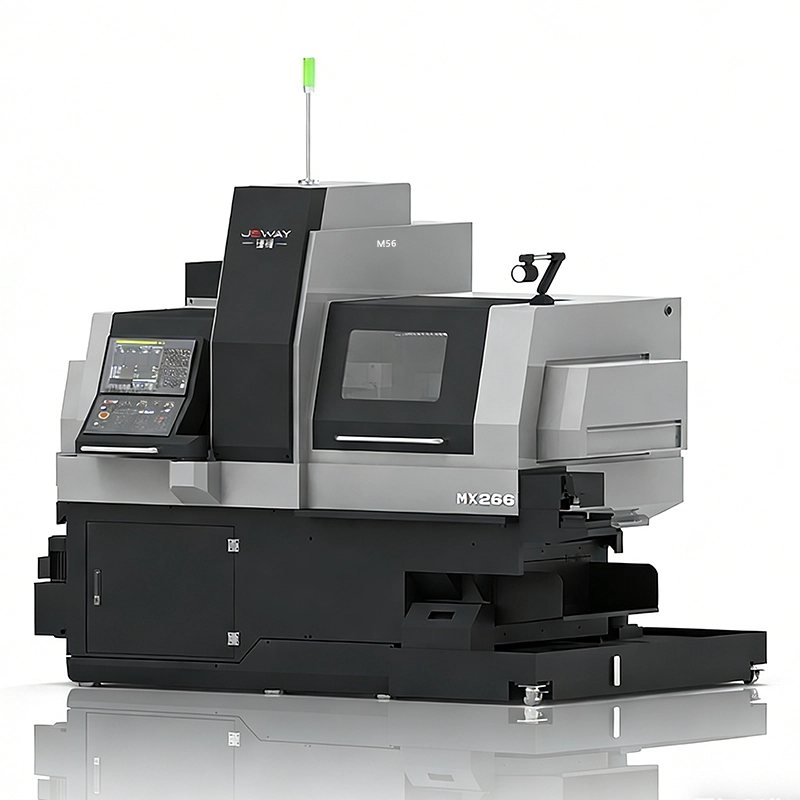

MX266 Eixo Elétrico Torno Suíço de 6 Eixos, Torno CNC com Ferramentas Vivas
O torno suíço de 6 eixos foi projetado para usinar peças pequenas e complexas com alto grau de precisão Tornos automáticos do tipo suíço atendem a todos os seus requisitos de usinagem de componentes metálicos pequenos, complexos e precisos Uma das características distintivas de um torno CNC com ferramentas motorizadas é a capacidade de realizar operações de usinagem adicionais, como fresamento, furação e rosqueamento.
Recursos do torno suíço:
1、Sistema CNC:SYNTEC 220TB
2 、 Eixo: Eixo elétrico de precisão autodesenvolvido JSWAY
3、Rolamento de haste de precisão Japão NSK-P4
4、Taiwan HIWIN autolubrificante trilho guia de precisão P2
5、Taiwan HIWIN C3 haste de rosca de precisão
6, eixo principal e secundário: motor de eixo elétrico JSWAY 7,5KW
7 、 cabeça de alimentação lateral do eixo principal s3 (ferramenta elétrica er16 x 4 peças) com servo motor japão yaskawa 1kw
8 、 Cabeça de potência da extremidade do eixo principal S4 (base fixa ER x 5pcs + ferramenta elétrica ER16 x 4PCS) com servo motor Japão YASKAWA 1KW; ferramenta elétrica ER16 x 2PCS ao lado com servo motor Japão YASKAWA 0,75KW
9、Extremidade do eixo principal S5 (ferramenta elétrica ER16 x 2PCS + ferramenta fixa ER16 x 4PCS) com servo motor Japão YASKAWA 750W
10、Extremidade do eixo principal também 12x12mm x 8PCS
11、Componentes pneumáticos da marca AIRTAC
12、 Mergulhador automático de bomba de lubrificante de personalização JSWAY
13、Estação de alta pressão de personalização JSWAY
| Modelo n ° | MX266 | |
| Tipo estrutural | Tipo de ferramenta horizontal | |
| Sistema operacional | FANUC ou SYNTEC | |
| AXES | X1Y1Z1 + X2Y2Z2 | |
| Taxa de deslocamento rápido (M/min) | Eixo X 24, outros eixos 30 | |
| Capacidade de processamento | O diâmetro da barra segurada pelo fuso (MM) | 5-26 |
| Diâmetro máximo de perfuração do fuso (MM) | 10 | |
| Diâmetro máximo de rosqueamento do fuso (M) | M8 | |
| O diâmetro da barra segurada pelo subfuso (MM) | 5-26 | |
| Diâmetro máximo de perfuração do subfuso (MM) | 10 | |
| Diâmetro máximo de rosqueamento do subfuso (M) | M8 | |
| Diâmetro máximo de perfuração da cabeça motorizada de fresamento lateral (MM) | 8 | |
| Diâmetro máximo de rosqueamento do cabeçote motorizado de fresamento lateral (M) | M6 | |
| Fuso | Potência do fuso (KW) |
FANUC 5.5
SNYTEC 8.2 |
| Velocidade máxima do fuso (RMP) | 8000 | |
| Mesa de fuso | Curso da bucha guia móvel da articulação do eixo (MM) | 230 |
| Movimento máximo | Sem bucha guia (opcional, MM) | 360 |
| Ferramentas | Quantidade de ferramentas de torneamento (pedaços) | 16x16MM, 7 peças |
| Ferramenta elétrica lateral (pedaços) |
ER16, 3 peças
ER20, 2 peças | |
| Ferramenta de face final do fuso (pedaços) |
Tubo de perfuração fixo ER16, 5 peças +
ferramentas elétricas ER20, 3 peças | |
| Ferramenta de face final do subfuso (pedaços) |
ferramentas fixas ER16, 8 peças +
ferramentas elétricas ER16, 4 peças | |
| Ferramenta lateral do subfuso | ferramentas elétricas ER16, 3 peças | |
| Quantidade total de ferramentas | 35 | |
| Velocidade máxima da cabeça motorizada (RPM) | 5500 | |
| Outros | Tamanho (LWH, aproximado, MM) | 2300x1890x1950 |
| Peso (aproximado, kg) | 3500 | |
| Configuração opcional | Função de compensação térmica | Y |
| Função automática de quebra de cavacos | Y | |
JSWAY Torno CNC tipo suíço é sua primeira escolha!
