Detalhes do produto do torno suíço
Detalhe rápido
A usinagem CNC, a máquina de torno CNC e o fornecedor de torno CNC da JSTOMI melhoram muito a eficiência da produção. Eles têm estrutura compacta, desempenho estável, qualidade confiável, alto custo-benefício e ampla aplicação. O torno suíço JSWAY é feito usando a mais recente tecnologia. Com capacidade de suportar uso prolongado, o produto é altamente durável. O produto é muito elogiado pelos clientes devido às vantagens acima e é amplamente utilizado no mercado atualmente.
Descrição do produto
Em seguida, a JSTOMI mostrará os detalhes do torno suíço.
Características comuns dos tornos CNC suíços JSWAY
1. Fuso: fuso de precisão de personalização JSWAY. 2. Rolamento de haste de precisão NSK-P4 do Japão. 3. Trilho-guia de precisão P2 autolubrificante HIWIN de Taiwan. 4. Eixo: motor elétrico de 4,4 kW. 5. Cabeçote de força do lado do eixo principal S3 (ferramenta elétrica ER20 x 5PCS) com servo motor YASKAWA de 1KW. | 6. Base de extremidade do eixo subprincipal S4 base de ferramenta fixa ER16 x 5PCS + ferramenta elétrica ER16 x 8PCS com servo motor YASKAWA. 7. Base fixa para ferramentas S5, ponta do eixo principal ER16 x 4PCS + ferramenta elétrica ER20 x 3PCS com servomotor YASKAWA. 8. Base da ferramenta da extremidade do eixo principal 16x16 mm x 5 peças + 20x20 mm x 1 peça. 9. Componentes pneumáticos SMC/AIRTAC. 10. Componente elétrico SCHNEIDER/CHNT |

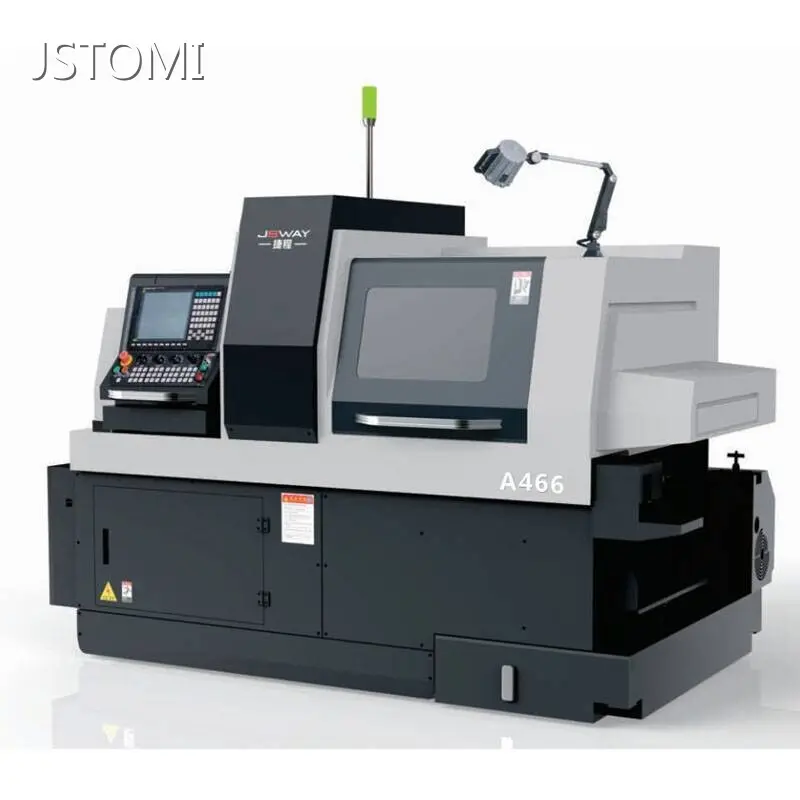

A466D Eixo mecânico de 6 eixos, grande quantidade de ferramentas, torno suíço CNC - grande processamento, haste de parafuso hidráulica resistente, plug-in opcional, ferramenta ativa, rosca giratória, controlador SYNTEC
| Modelo nº. | A466 | |
| Tipo estrutural | Tipo de ferramenta horizontal | |
| Sistema operacional | FANUC ou SYNTEC | |
| AXES | X1Y1Z1 + X2Y2Z2 | |
| Taxa de deslocamento rápido (M/min) | Eixo X 30, outros 36 | |
| Capacidade de processamento | O diâmetro da barra segurada pelo fuso (MM) | 7-45 |
| Diâmetro máximo de perfuração do fuso (MM) | 12 | |
| Diâmetro máximo de rosqueamento do fuso (M) | M10 | |
| O diâmetro da barra segurada pelo subfuso (MM) | 7-35 | |
| Diâmetro máximo de perfuração do sub-fuso (MM) | 8 | |
| Diâmetro máximo de rosqueamento do subfuso (M) | M6 | |
| Diâmetro máximo de perfuração da cabeça de fresagem lateral (MM) | 10 | |
| Diâmetro máximo de rosqueamento do cabeçote de fresamento lateral (M) | M8 | |
| Fuso | Potência do fuso (KW) |
FANUC 5.5-7.5
SYNTEC 4.4 |
| Potência do sub-eixo (KW) |
FANUC 3.7-5.5
SYNTEC 4.4 | |
| Velocidade máxima do fuso (RMP) | 6000 | |
| Mesa de fuso | Curso da bucha guia móvel da articulação do fuso (MM) | 220 |
| Movimento máximo | Sem bucha guia (opcional, MM) | 360 |
| Ferramentas | Quantidade de ferramentas de torneamento (peças) | 16x16MM, 5 peças + 20x20MM, 1 peça |
| Ferramenta elétrica lateral (peças) | ER20, 5 peças | |
| Ferramenta de face final do fuso (peças) |
ferramentas fixas ER16, 4 peças +
ferramentas elétricas ER20, 3 peças | |
| Ferramenta de face final do sub-eixo (peças) |
ferramentas fixas ER16, 5 peças +
ferramentas elétricas ER16, 8 peças | |
| Ferramenta lateral do subfuso | N | |
| Quantidade total de ferramentas | 31 | |
| Velocidade máxima da cabeça de potência (RPM) | 5500 | |
| Outros | Tamanho (C x L x A, aproximado, MM） | 2700x1450x1800 |
| Peso (aproximado, KG) | 3800 | |
| Configuração opcional | Função de compensação térmica | Y |
| Função de quebra automática de cavacos | Y | |
