Escopo de aplicação
A usinagem CNC da JSTOMI possui ampla aplicação. Aqui estão alguns exemplos para você. Enquanto fornece produtos de qualidade, a JSTOMI se dedica a fornecer soluções personalizadas para os clientes de acordo com suas necessidades e situações reais.
Vantagens da empresa
1.

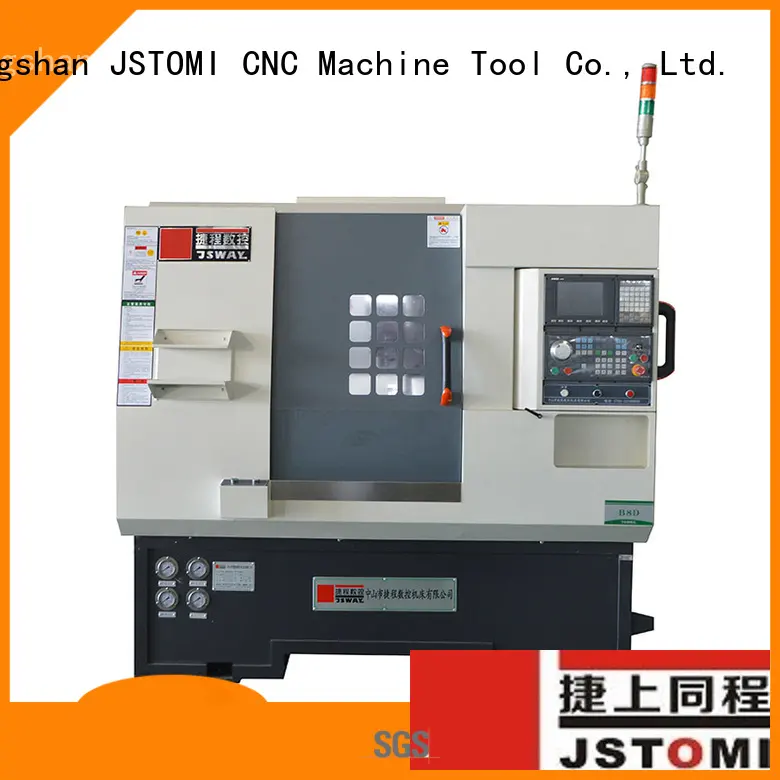

Jsway 4 Eixo CNC Torno é fabricado sob profissionalismo. Seu projeto, fabricação de peças mecânicas, montagem de peças e testes de qualidade são cobrados por equipes separadas.
2.
O produto funciona adequadamente em um ambiente com certo nível de perturbação eletromagnética. Não será facilmente afetado por outros dispositivos.
3.
A principal vantagem na utilização deste produto é o menor período de produção devido ao seu rápido rendimento.
4.
Este produto é necessário, pois é capaz de aumentar a precisão no local de trabalho. Pode reduzir as chances de erros.
Principais vantagens do produto
![Multi Função 5 Máquina de moagem CNC de alta eficiência para peças militares 14]()
![Multi Função 5 Máquina de moagem CNC de alta eficiência para peças militares 15]()
Fuso de alta precisão com polia síncrona
Fuso tipo manga original de Taiwan, com 3 frontais&2 traseiras do Japão de altíssima precisão Radial fora do eixo<3um
A precisão da indexação é de ±0,015°
![Multi Função 5 Máquina de moagem CNC de alta eficiência para peças militares 16]()
Ferramenta de vida flexível
Estrutura de ferramentas vivas 4 + 4, velocidade máxima de até 6.000 rpm. Pode cumprir a maior parte das perfurações complicadas na face lateral ou final.
A ferramenta viva de 0° e 90° possui motor independente
![Multi Função 5 Máquina de moagem CNC de alta eficiência para peças militares 17]()
Torre servo
Torre servo 8/12, tempo de troca rápida de ferramenta
![Multi Função 5 Máquina de moagem CNC de alta eficiência para peças militares 18]()
Usinagem Eficiente
Velocidade de movimento mais rápida do eixo X/Z até 36M/min (definimos 30M/min na fábrica)
Pode montar alimentador automático de barras e transportador de cavacos para implementar usinagem automática de alta velocidade e alta eficiência.
![Multi Função 5 Máquina de moagem CNC de alta eficiência para peças militares 19]()
Eixo Y
Eixo Y tem função de gravação
![Multi Função 5 Máquina de moagem CNC de alta eficiência para peças militares 20]()
Motor de fuso
Syntec Síncrono motor + sensor de feedback duplo + anel magnético Motor 5,5KW, alta precisão de indexação
PARAMETER
|
|
|
B8D
|
CAPACITY
|
Furo do fuso
|
56 MM
|
máx. diâmetro do material:
|
45 MM
|
Balanço máximo sobre a cama
|
350milímetros
|
máx. comprimento de usinagem
|
100 milímetros
|
máx. deslocamento do eixo X
|
630 milímetros
|
máx. curso do eixo Z
|
300 milímetros
|
X/Y/Z em movimento rápido
|
36/20/36m/min
|
Precisão de reposição (x/z)
|
x≤0,007mm z≤0,015mm
|
MOTOR
|
Servo motor
|
5,9KW com anel magnético
|
Velocidade do fuso
|
5000 rpm/min
|
Servo motor do eixo X
|
1.3KW
|
Servo motor do eixo Z
|
1.3KW
|
Servo eixo Y motor0r
|
850W
|
Servo motor de ferramenta viva
|
1.3KW
|
TOOLS
|
torre
|
8/12 ferramentas
|
OTHERS
|
Capacidade total instalada
|
12 KW
|
Tamanho
|
2200X1723X2023
|
N.W.
|
2950KG
|
MACHINING RANGE
|
|
Diâmetro
|
Comprimento
|
CFG46X
|
M46X
|
CFG46X
|
M46X
|
COLLET
|
4-45 mm
|
4-45 mm
|
5-100 mm
|
5-100 mm
|
CHUCK
|
4-160 mm
|
4-200 mm
|
5-100 mm
|
5-100 mm
|
Cobertura completa para a base
Tanque de água refrigerante independente
Ferramenta Lingving + perfuração de alta pressão
Anel magnético e freio de fuso
Dois motores para direção diferente
Esta máquina é amplamente utilizada em peças de LED, peças de smartphones, peças industriais de precisão, peças hidráulicas, cigarros eletrônicos, peças ópticas, acessórios de válvula, dispositivos médicos e aviação industrial.
Entre em contato conosco e ganhe dois mandris de pinça grátis!
Anote os dados da sua empresa e confirme o pedido, você receberá mais dois mandril de pinça!
Dimensão da máquina e dimensão da embalagem
![Multi Função 5 Máquina de moagem CNC de alta eficiência para peças militares 31]()
