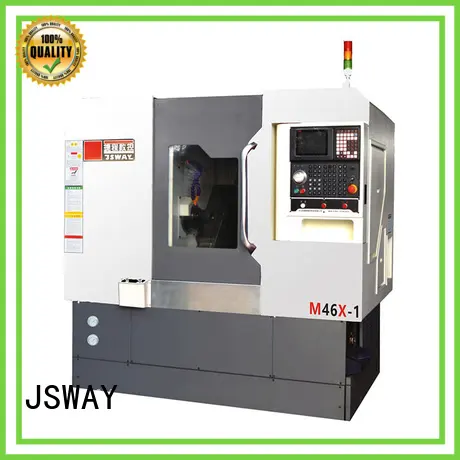

Jsway Security CNC Torros Vídeos para venda para peças de carro
Marca:
JSWAY
Local de origem:
China
Número de modelo:
CFG46X/M46X
Certificação:
CE/ISO
Disponibilidade OEM/ODM:
NO
Tempo de entrega:
25Dias
Transporte:
Por mar/trem
Capacidade de fornecimento:
150 Conjunto/mês
MOQ:
1definir
Condições de pagamento:
L/C, T/T,
Termo de preço
EXW FOB CIF
Prazo de pagamento
Depósito T/T L/C30\%
MOQ
1 definir
Porto mais próximo
shenzhenguangzhouzhongshan
Principais vantagens do produto
Fuso de alta precisão com polia síncrona
Fuso tipo manga original de Taiwan, com 3 frontais&2 traseiras do Japão de altíssima precisão Radial fora do eixo<3um
A precisão da indexação é de ±0,015°
Ferramenta de vida flexível
As ferramentas vivas podem ter combinações diferentes, podem cumprir a maior parte das perfurações laterais ou frontais simples.
Proteção segura para eixo X/Z
Prova completa e boa proteção do parafuso linear & caminho guia
Usinagem Eficiente
Velocidade de movimento mais rápida do eixo X/Z até 36M/min (definimos 30M/min na fábrica)
Pode montar alimentador automático de barras e transportador de cavacos para implementar usinagem automática de alta velocidade e alta eficiência.
Estrutura de base fundida de uma só peça
Estrutura inclinada de 45°, descarga suave de cortes. A base processada por fresagem pórtico de uma só vez, garantindo a precisão da máquina.
Motor de fuso
Motor Syntec síncrono + sensor de feedback duplo + motor de anel magnético 5,5KW, alta precisão de indexação
Parâmetro da máquina
PARAMETER | |||
|
| CFG46X | M46X |
CAPACITY | Furo do fuso | 56MM | 56 MM |
máx. diâmetro do material: | 45MM | 45 MM | |
Balanço máximo sobre a cama | 280MM | 350milímetros | |
máx. comprimento de usinagem | 100MM | 100 milímetros | |
máx. deslocamento do eixo X | 720MM | 850 milímetros | |
máx. curso do eixo Z | 280MM | 330 milímetros | |
Eixo X/Z em movimento rápido | 30 M/MIN | 30m/min | |
Precisão de reposição (x/z) | x≤0,007mm z≤0,015mm | x≤0,007mm z≤0,015mm | |
MOTOR | Servo motor | 4.4KW | 5,9/7,5KW com anel magnético |
Velocidade do fuso | 3000R/MIN | 5000 rpm/min | |
Servo motor do eixo X | 1.3KW | 1.3KW | |
Servo motor do eixo Z | 1.3KW | 1.3KW | |
Servo motor de ferramenta viva | 0.85/1.3KW | 0.85/1.3KW | |
TOOLS | Ferramentas do tipo gangue | 2-8 | 2-8 |
OTHERS | Capacidade total instalada | 12 KW | 12 KW |
Tamanho | 2025X1385X1910 | 2180X1623X1940 | |
N.W. | 2700KG | 2950KG | |
MACHINING RANGE | ||||
| Diâmetro | Comprimento | ||
CFG46X | M46X | CFG46X | M46X | |
COLLET | 4-45 mm | 4-45 mm | 5-100 mm | 5-100 mm |
CHUCK | 4-160 mm | 4-200 mm | 5-100 mm | 5-100 mm |
Detalhes da figura
Cobertura completa para a base
Tanque de água refrigerante independente
Ferramenta Lingving + perfuração de alta pressão
Base de elenco
Anel magnético e freio de fuso
Ferramenta viva lateral
Motor de fuso Syntec
Embalagem e envio
Esta máquina é amplamente utilizada em peças de LED, peças de smartphones, peças industriais de precisão, peças hidráulicas, cigarros eletrônicos, peças ópticas, acessórios de válvula, dispositivos médicos e aviação industrial.
Entre em contato conosco e ganhe dois mandris de pinça grátis!
Anote os dados da sua empresa e confirme o pedido, você receberá mais dois mandril de pinça!
Dimensão da máquina e dimensão da embalagem
Torno de base inclinada M46X com ferramentas motorizadas
| Modelo Não.: | M46X | CFG46X |
| Sistema de controle marca | SYNTEC | SYNTEC |
| Rolamento principal marca | NSK | NSK |
| Motor principal marca | SYNTEC | SYNTEC |
| Sistema servo marca | SYNTEC/YASKAWA | SYNTEC/YASKAWA |
| Parafuso de esfera & Marca da guia LM | PMI&HIWIN | PMI&HIWIN |
| Lubrificação marca do sistema | BAOTN | BAOTN |
| máx. balanço sobre a cama (mm) | 300 | 280 |
| máx. girando comprimento (mm) | 100 | 100 |
| Diâmetro de giro (disco/eixo) (mm) | ⌀210/100 | ⌀200/100 |
| Furo do fuso (milímetros) | ⌀46 | ⌀46 |
| Através da barra capacidade (mm) | ⌀45 | ⌀45 |
| Velocidade do fuso Alcance （ RPM) | 4500RPM | 4500RPM |
| Nariz do fuso (flange) | A2-5 | A2-5 |
| Motor de fuso potência (KW) | 4.4KW | 4.4KW |
| Cama (grau) | 45° | 45° |
| Velocidade X-rápida (m/min) | 30 | 30 |
| Velocidade Z-rápida (m/min) | 30 | 30 |
| Curso X (mm) | 830 | 720 |
| Curso Z (mm) | 300 | 280 |
| Re-precisão de Eixo X / Eixo Z | 0.005 | 0.005 |
| Ferramenta padrão Tipo | 20*20 | 20*20 |
| máx. carregando ferramentas (PCS) | 7 | 5 |
| O.D. tamanho demais (milímetros) | 20*20 | 20*20 |
| I.D. tamanho da ferramenta (milímetros) | 20 | 20 |
| Potência da máquina (KW) | 13 | 13 |
| Máquina G.W. （ KGS) | 3300 | 2800 |
| Layout da máquina (C*L*A) (mm) | 2150*1625*1930 | 2025*1385*1910 |
| Tamanho da embalagem (C*L*A) (mm) | 2350*1750*2200 | 2150*1650*2100 |
| Carregando Quantidade de 20"GP (conjuntos) | 2 | 2 |
| Carregando Quantidade de 40"GP (conjuntos) | 4 Unidade | 4 Unidade |
| Carregando Quantidade de 40"QG (conjuntos) | 4 | 4 |
| Cabeça de força Unidade | 3000 | 3000 |
| Cabeça de força potência do motor (KW) | 1.3KW | 1.3KW |
| Cabeça de força máx. Velocidade （ RPM) | 3000 | 3000 |
| Base ' s material | lançado | lançado |
| Tensão (V), Frequência (Hz) (trifásico) | 380V,50Hz | 380V,50Hz |
Torno de base inclinada M46X com ferramentas motorizadas
