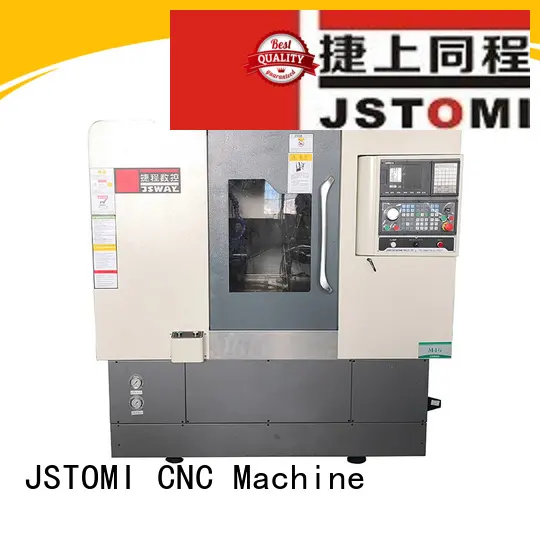

Jsway Professional Slant Bed CNC Torno chinês para oficina

Marca:
JSWAY
Local de origem:
China
Número de modelo:
CFG46/CFG56
Certificação:
CE/ISO
Disponibilidade OEM/ODM:
NO
Tempo de entrega:
25Dias
Transporte:
Por mar/trem
Capacidade de fornecimento:
150 Conjunto/mês
MOQ:
1definir
Condições de pagamento:
L/C, T/T,
investigação
Termo de preço
EXW FOB CIF
Prazo de pagamento
Depósito T/T L/C30\%
MOQ
1 definir
Porto mais próximo
shenzhenguangzhouzhongshan
Escopo de aplicação
A usinagem CNC produzida pelo JSTOMI é de alta qualidade e é amplamente utilizada na indústria de máquinas de fabricação.jstomi se dedica a fornecer soluções profissionais, eficientes e econômicas para os clientes, de modo a atender às suas necessidades na maior extensão.
  • Jsway Professional Slant Bed CNC Torno chinês para oficina 11
Vantagens da empresa
1. O torno CNC de leito inclinado JSWAY é desenvolvido com uma série de diferentes propriedades críticas de desempenho levadas em consideração, e algumas delas são de tração, força de rasgo, adesão ao revestimento, soldabilidade, força da costura, resistência à chama, particularmente UV e resistência ao intemperismo.
2. Este produto apresenta uma estrutura robusta e firme. Todos os seus componentes e até mesmo os acessórios de hardware estão firmemente presos.
3. O produto tem um forte significado de implicação cultural. Seu detalhe como talha, embelezamento ou cores, apresenta a integração da modernização e da tradição.
4. Em Zhongshan Jstomi CNC Machine Tool Co., Ltd. , os requisitos de processo para produzir torno CNC inclinado é muito rigoroso.


Jsway Professional Slant Bed CNC Torno chinês para oficina 12
Jsway Professional Slant Bed CNC Torno chinês para oficina 13



Principais vantagens do produto


Jsway Professional Slant Bed CNC Torno chinês para oficina 14


Jsway Professional Slant Bed CNC Torno chinês para oficina 15
Fuso de alta precisão
Fuso tipo manga original de Taiwan, com 3 frontais&2 rolamentos traseiros de ultra-alta precisão do Japão para garantir alta rigidez e precisão durável. Saída radial do fuso<3um Velocidade mais rápida do fuso até 5000 rpm
Jsway Professional Slant Bed CNC Torno chinês para oficina 16
Transporte
Eixo Z com fuso de 40mm, potente & alta velocidade O eixo X/Z usa rolamento duplo e estrutura de pré-tração para que a precisão da usinagem permaneça a mesma, independentemente de a máquina estar no estado quente ou frio. O carro pode instalar de 5 a 8 ferramentas. A altura central das ferramentas é de 60 mm
Jsway Professional Slant Bed CNC Torno chinês para oficina 17
Proteção segura para eixo X/Z
Prova completa e boa proteção do parafuso linear & caminho guia


Jsway Professional Slant Bed CNC Torno chinês para oficina 18
Usinagem Eficiente
Velocidade de movimento mais rápida do eixo X/Z até 36M/min (definimos 30M/min na fábrica) Pode montar alimentador automático de barras e transportador de cavacos para implementar usinagem automática de alta velocidade e alta eficiência.
Jsway Professional Slant Bed CNC Torno chinês para oficina 19
Estrutura da cama
Estrutura inclinada de 45°, descarga suave de cortes. A base processada por fresagem pórtico de uma só vez, garantindo a precisão da máquina.
Jsway Professional Slant Bed CNC Torno chinês para oficina 20
Motor de fuso
Motor assíncrono 5,5 / 7,5KW, tempo acessório de 0 a 3500RPM apenas 1 segundo.



Parâmetro da máquina



PARAMETER









CAPACITY









CFG46

CFG56

Furo do fuso

56MM

66 MM

máx. diâmetro do material

45MM

52 MM

 Balanço máximo sobre a cama

350MM

350milímetros

Comprimento máximo de usinagem

100MM

100 milímetros

máx. deslocamento do eixo X

715MM

715 milímetros

máx. curso do eixo Z

280MM

280 milímetros

Eixo X/Z em movimento rápido

30 M/MIN

30m/min

Precisão de reposição (x/z)

x≤0,007mm   z≤0,015mm

x≤0,007mm   z≤0,015mm




MOTOR



Servo motor

5.5KW

7.5KW

Velocidade do fuso

4500R/MIN

3000rpm/min

 Servo motor do eixo X

0.85KW

1.3KW

Servo motor do eixo Z

0.85KW

1.3KW

TOOLS

 Ferramentas do tipo gangue

6-8

6-8



OTHERS


Capacidade total instalada

9 KW

13 KW

Tamanho

2025X1385X1910

2025X1385X1910

N.W.

2700KG

2750KG


MACHINING RANGE



COLLET

Diâmetro

Comprimento

CFG46

CFG56

CFG46

CFG56

4-45 mm

4-52

5-100 mm

5-80 mm

CHUCK

4-160 mm

4-200 mm

5-100 mm

5-80 mm



Detalhes da figura



Jsway Professional Slant Bed CNC Torno chinês para oficina 21
Armário limpo
Jsway Professional Slant Bed CNC Torno chinês para oficina 22
Máquina cnc chinesa
Jsway Professional Slant Bed CNC Torno chinês para oficina 23
Máquina de torno cnc


Jsway Professional Slant Bed CNC Torno chinês para oficina 24
Tanque de água refrigerante independente
Jsway Professional Slant Bed CNC Torno chinês para oficina 25
Cobertura completa para a base
Jsway Professional Slant Bed CNC Torno chinês para oficina 26
Cobertura total do eixo XZ


Jsway Professional Slant Bed CNC Torno chinês para oficina 27
Painel inglês
Jsway Professional Slant Bed CNC Torno chinês para oficina 28
Motor de fuso Duochuan
Jsway Professional Slant Bed CNC Torno chinês para oficina 29
Fuso Posa


Jsway Professional Slant Bed CNC Torno chinês para oficina 30
Tampa do eixo Z
Jsway Professional Slant Bed CNC Torno chinês para oficina 31
Eixo X com freio
Jsway Professional Slant Bed CNC Torno chinês para oficina 32
Cilindro de Taiwan


Jsway Professional Slant Bed CNC Torno chinês para oficina 33
Porta de pressão



Embalagem e envio



Esta máquina é amplamente utilizada em peças de LED, peças de smartphones, peças industriais de precisão, peças hidráulicas, cigarros eletrônicos, peças ópticas, acessórios de válvula, dispositivos médicos e aviação industrial.



Entre em contato conosco e ganhe dois mandris de pinça grátis!

Anote os dados da sua empresa e confirme o pedido, você receberá mais dois mandril de pinça!

Dimensão da máquina e dimensão da embalagem


Jsway Professional Slant Bed CNC Torno chinês para oficina 34


Jsway Professional Slant Bed CNC Torno chinês para oficina 35
Jsway Professional Slant Bed CNC Torno chinês para oficina 36
Jsway Professional Slant Bed CNC Torno chinês para oficina 37
Jsway Professional Slant Bed CNC Torno chinês para oficina 38
