Máquina-ferramenta Co. do CNC de Guangdong JSWAY, Ltd. desde 2004.
Parâmetro da máquina
PARAMETER | ||||

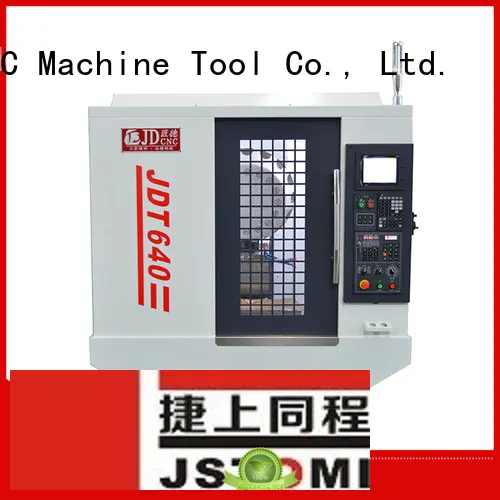

MODEL | UNIT | JD640 | JDT640 | |
CONTROLLER | NC | SET | MITSUBICHI E80 | MITSUBICHI M80/FANUC |
TOTAL AXIS | AXIS | 3 | 3 | |
TABLE | TABLE SIZE | MM | 700*420 | 700*420 |
TABLE LOAD | KG | 300 | 300 | |
T-SLOT | MM | 3-14*125 | 3-14*125 | |
TRAVEL | X AXIS | MM | 600 | 600 |
Y AXIS | MM | 400 | 400 | |
Z AXIS | MM | 300 | 300 | |
SPINDLE
| SPINDLE TAPPER | MM | BT30/Φ100 | BT30/Φ100 |
MAX.SPINDLE SPEED | RPM/MIN | 24000/30000 | 15000/20000 | |
SPINDLE DRIVEN TYPE | TYPE | fuso elétrico | direto | |
SPINDLE CENTER TO MACHINE SPINE | MM | 500 | 500 | |
SPINDLE END FACE TO TABLE | MM | 150-450 | 150-450 | |
GUIDE RAIL | X/Y/Z AXIS BALL SCREW | MM | 2808/2808/3208 | 3216/3216/3216 |
X/Y/Z AXIS GUIDE RAIL | trilho de guia linear | trilho de guia linear | ||
MOTOR | X/Y/Z AXIS MOTOR CONNECT TYPE | TYPE | direto | direto |
SPINDLE MOTOR | KW | 5.5 | 5.5 | |
X/Y/Z AXIS SERVO MOTOR | KW | 1.5/1.5/3.0 | 1.5/1.5/3.0 | |
COOLANT PUMP MOTOR | W | 750W*2 | 750W*2 | |
FEEDING RATE | X/Y/Z WORKING RATE | M/MIN | 10/10/10 | 10/10/10 |
X/Y/Z RAPID SPEED | M/MIN | 24/24/24 | 60/60/48 | |
POWER/AIR PRESSURE | AIR PRESSURE | KG/CM² | 6kg/cm² | 6kg/cm² |
POWER SUPPLY | kva | 15kva | 15kva | |
ACCURACY | POSITIONING ACCURACY | MM | ±0.003/300 | ±0.005/300 |
REPOSITIONING ACCURACY | MM | ±0.003/300 | ±0.005/300 | |
SPEC | NET WEIGHT | T | 3.2 | 3.2 |
DEMENSION | MM | 2000*2000*2100 | 2000*2000*2100 |
Acessório Padrão
◪ Tanque de água e filtro de cavacos
◪ Sistema de lubrificação automática
◪ Software de transferência de arquivos e cabo
◪ Resfriador de óleo do eixo
◪ Volante
◪ Transformador
◪ Lâmpada de advertência de 3 cores
◪ Caixa de ferramentas
◪ Capa completa
◪ Parafuso de ancoragem
◪ Lâmpada de trabalho dupla
◪ Torre (16 ferramentas)
◪ Pistola de ar
◪ Caixa de ferramentas
◪ Manual
◪ Troca de calor do gabinete
