Máquina-ferramenta Co. do CNC de Guangdong JSWAY, Ltd. desde 2004.
Jsway Precise mais recente fabricante de máquinas de torno CNC para planta
- As necessidades do cliente em primeiro lugar, a experiência do usuário em primeiro lugar, o sucesso corporativo começa com uma boa reputação no mercado e o serviço está relacionado ao desenvolvimento futuro. Para ser invencível na concorrência feroz, o JSTOMI melhora constantemente o mecanismo de serviço e fortalece a capacidade de fornecer serviços de qualidade.
1. O torno do eixo Jsway 2 é feito de materiais bem selecionados, que são de alta qualidade e duráveis.
2. Nossa equipe de profissionais garante oferecer a mais alta qualidade deste produto.
3. Nossos profissionais qualificados supervisionam o controle de qualidade durante toda a produção, garantindo muito a qualidade do produto.
4. O produto reduziu a necessidade de trabalhadores menos qualificados e aumentou o nível de qualificação exigido para os trabalhadores restantes na produção.

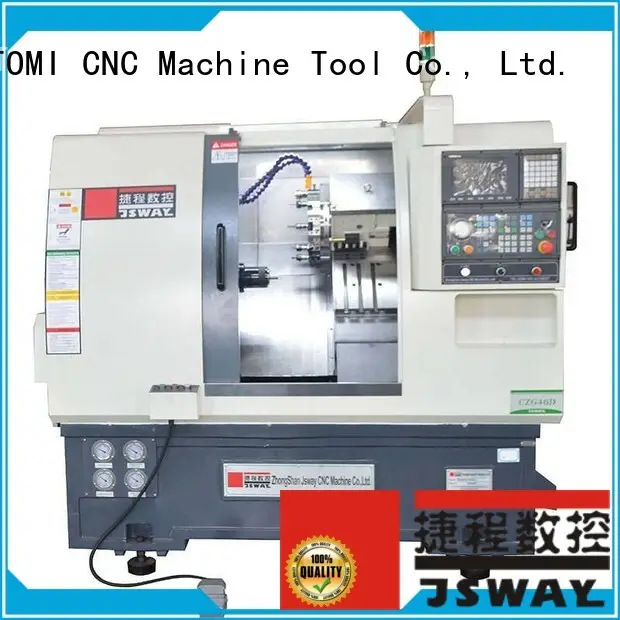

Recurso da máquina de torno CNC com torre CFG46D
1、8 ~ 10 Turreta da estação foram usados neste modelo.
2 、 Eixo z com parafuso de cabeceamento de φ40mm, poderoso e alta velocidade.
3 、 Proteção inteira dentro da máquina com espaço maior, prova de água e bits
4 、 alta velocidade de usinagem até 4500r/m, acabamento extremamente suave
5 、 INVERIAÇÃO DE ALTA precisão de alta precisão, mantenha -se quase a mesma precisão, tanto a máquina de frio ou de calor
6 、 Velocidade de viagem até 36 m/min.
Parâmetro técnico do torno CNC Machine Tool CFG46D
| NC | TAIWAN/CHINA | LNC/SYNTEC/GSK |
| Fuso | POSA de Taiwan | A2-4/46 |
| Torre | Lio Shing | 8/10 estação |
| Servo motor | YASKAWA | 1300W |
| Motor de fuso/servo motor de fuso | Xangai senlima/sfc | 4.0KW/5.5KW |
| Conversor de frequência / driver de frequência | V/T | 5.5KW/7.5KW |
| Parafuso de avanço | HIWIN/PMI | C3, nível PⅡ |
| Consequência | NSK,FAG | Nível P4 |
| Acoplador de parafuso de avanço | Feito em alemão | alto nível de precisão |
| PARAMETER | ||
| CFG46D | ||
| Capacidade | Furo do fuso | 56milímetros |
| máx. diâmetro do material: | 45milímetros | |
| Diâmetro máximo de usinagem | 350milímetros | |
| máx. comprimento de usinagem | 150milímetros | |
| máx. deslocamento do eixo X | 720milímetros | |
| máx. curso do eixo Z | 280milímetros | |
| Eixo X/Z em movimento rápido | 36m/min | |
| Precisão de reposicionamento | 0.005milímetros | |
| Motor | Conversor de frequência/Servo motor | 4.0kW/5,5kW |
| Velocidade do fuso | 5000 r/min | |
| Servo motor do eixo X | 1300W | |
| Servo motor do eixo Z | 1300W | |
| Ferramentas | Ferramentas do tipo gangue | 8+3 |
| Ferramenta ao vivo | NO | |
| Outros | Capacidade total instalada | 6KW |
| Tamanho | 2025*1385*1910 | |
| N.W. | 2750KG |
(1) O eixo A2-5 é de Taiwan
(2) Use o rolamento NSK de nível P4 do Japão
(3) A alta velocidade de até 4500 rpm.
(4) O máximo. Através do diâmetro do material da barra é de 35 mm.
(5) pode instalar 5 polegadas de mandril
(6) pode instalar 5 polegadas hidraumáticas de 3 mandíbulas
(1) O motor do fuso é de Shanghai SFC.
(2) pode usar o motor de frequência de 5kW ou o motor servo de 5,5kW
(3) A alta velocidade de até 4500 rpm.
(4) O motor servo pode obter o torque maior ao girar baixo
Pacote de servo e servo de servo e eixo X/Z
(1) Corpo da máquina do torno CNC do tipo gangue.
(2)
Eixo x e montagem do eixo z
Guia linear e parafuso de bola
Rolamento nsk
(1) Corpo da máquina do torno CNC do tipo gangue.
(2) Montagem do eixo X e do eixo Z.
(3) cama inclinada para o tipo de gangue.
(4) parafuso de chumbo Hiwin e casal
(5) rolamento NSK.
Exemplo de usinagem
(1) Cobertura completa para o modelo CNC Tipo CNC Machine CFG46D.
(2) Aço inoxidável para cobertura.
(3) Turret pode instalar 8 ferramentas.
(4) Free, forneça 2 titulares de ferramentas longos e 2 curtos
(1) 1300W Yaskawa Servo Motor para eixo x
(2) 1300W Yaskawa Servo Motor para eixo Z
(3) 36 m/min para velocidade de viagem
1) Cilindros hidráulicos de Taiwan.
(1) Motor do sistema hidráulico e motor de resfriamento
(2) Motor do sistema hidráulico por 1 hp.
(1) armários elétricos para gangue tipo CNC torno
(2) Magmeet Driver de frequência de Shenzhen para o motor do eixo
(3) Motorista de servo de Yaskawa para eixo x e motor do eixo y
(4) Schneider Switch
(1) Painel do controlador
(2) o controlador pode ser alterado para Syntec, GSK, LNC e assim por diante
(3) o controlador pode ser definido em inglês
(4) Temos Jstomi e JSWay dois logotipos.
(1) Todo
(2) Todo
Embalagem: em estojo de madeira como seguir
Tamanho da embalagem (mm)
| 2300 | 1740 | 2150 |
Características da empresa
1. Com excelente qualidade do torno de 2 eixos, Zhongshan Jstomi CNC Machine Tool Co., Ltd. Lidera o mais recente desenvolvimento do mercado do CNC Torno Machine e criou os benchmarks do setor.
2. Temos uma equipe de gestão dedicada. Utilizando seus anos de experiência exclusiva em gerenciamento, eles trabalham continuamente para melhorar os processos de exploração das necessidades dos clientes em conformidade com os mais altos padrões.
3. Para ser um fornecedor líder de fábrica CNC para venda, a JSWAY precisa do esforço de cada equipe. Obtenha uma oferta! A cultura corporativa que Jsway corre é importante para o desenvolvimento da JSWAY. Obtenha uma oferta! A JSWAY sonha para liderar a indústria de máquinas de torno da torre no mercado. Obtenha uma oferta! Nós nos esforçamos para ganhar o melhor mercado de máquinas CNC globalmente no futuro. Obtenha uma oferta!
