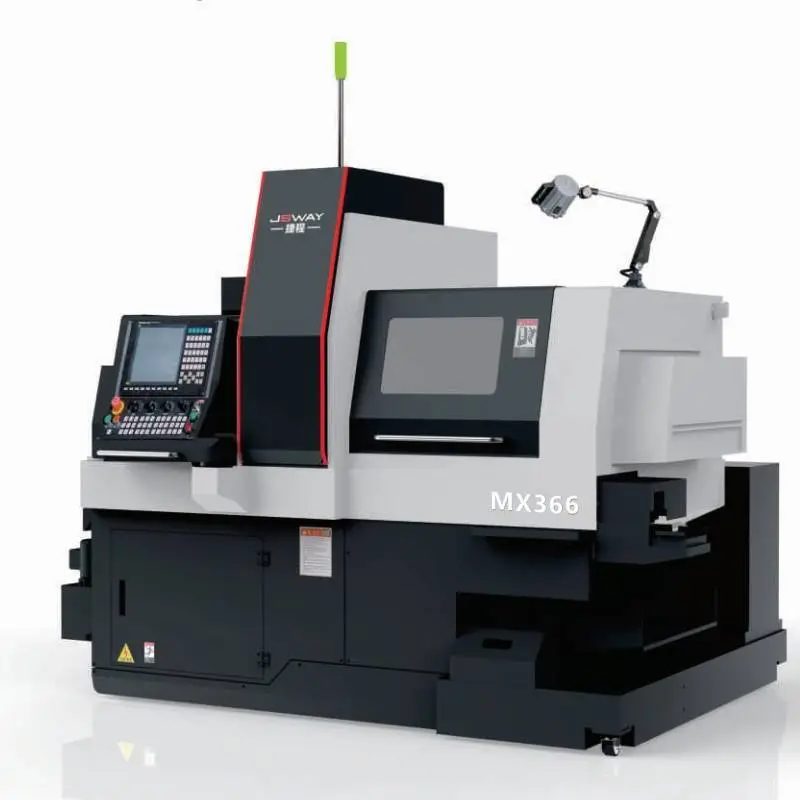

Torno CNC JSWAY MX366 de 6 eixos para serviço pesado com ferramentas acionadas
O torno suíço de 6 eixos pode mover a ferramenta de corte em seis direções diferentes simultaneamente, permitindo operações de usinagem complexas e precisas.
O torno de 6 eixos normalmente inclui os eixos X, Y e Z, além de eixos de rotação adicionais para oferecer capacidades de usinagem mais versáteis.
Projetado para indústrias que exigem tolerâncias extremas — como implantes médicos, fixadores aeroespaciais e microeletrônica — nosso sistema de 6 eixos oferece repetibilidade em nível micrométrico e acabamentos de superfície superiores. É o investimento ideal para fabricantes que buscam maximizar a produção, mantendo os mais altos padrões de qualidade para geometrias complexas.
| Modelo nº. | MX366 | |
| Tipo estrutural | Tipo pórtico | |
| Sistema operacional | FANUC ou SYNTEC | |
| AXES | X1Y1Z1 + X2Y2Z2 | |
| Taxa de deslocamento rápido (M/min) | Eixo X 24, outros 30 | |
| Capacidade de processamento | Diâmetro da barra presa pelo eixo (MM) | 7-35 |
| Diâmetro máximo de perfuração do fuso (MM) | 12 | |
| Diâmetro máximo de rosca do fuso (M) | M10 | |
| Diâmetro da barra suportada pelo sub-eixo (MM) | 7-35 | |
| Diâmetro máximo de perfuração do sub-eixo (MM) | 10 | |
| Diâmetro máximo de rosca do sub-eixo (M) | M6 | |
| Diâmetro máximo de perfuração da cabeça de fresagem lateral (mm) | 8 | |
| Diâmetro máximo de rosca da cabeça de potência de fresagem lateral (M) | M6 | |
| Fuso | Potência do fuso (KW) | FANUC 3.7 SYNTEC 5.5 |
| Potência do sub-eixo (KW) | FANUC 3.7-5.5 SYNTEC 4.4 | |
| Velocidade máxima do fuso (RPM) | 6000 | |
| Mesa de fuso | Curso da bucha guia móvel da articulação do fuso (MM) | 230 |
| Movimento máximo | Sem bucha guia (opcional, MM) | 360 |
| Ferramentas | Quantidade de ferramentas de torneamento (peças) | 16x16MM, 6 peças |
| Ferramenta elétrica lateral (peças) | ER16, 3 peças + ER20, 2 peças | |
| Ferramenta de faceamento da extremidade do fuso (peças) | Ferramenta de perfuração fixa ER16, 5 peças + Ferramentas elétricas ER16, 3 peças | |
| Ferramenta de faceamento da extremidade do sub-eixo (peças) | Ferramentas fixas ER16, 8 peças + Ferramentas elétricas ER16, 4 peças | |
| Ferramenta lateral do sub-eixo | ferramentas elétricas ER16,3把 | |
| Quantidade total de ferramentas | 34 | |
| Velocidade máxima da cabeça de força (RPM) | 5500 | |
| Outros | Tamanho (C x L x A, aproximado, mm) | 2300x1890x1950 |
| Peso (aproximado, em kg) | 3800 | |
| Configuração opcional | Função de compensação térmica | Y |
| Função automática de quebra de cavacos | Y | |
O torno suíço de 6 eixos pode processar uma ampla gama de materiais, incluindo metais, plásticos e compósitos, tornando-se uma solução de usinagem versátil para diversas indústrias e aplicações.
Os tornos suíços de 6 eixos geralmente apresentam um design de cabeçote móvel, permitindo a usinagem precisa de peças longas e esbeltas. Esse design proporciona excelente suporte e estabilidade durante o processo de usinagem.
Os tornos suíços de 6 eixos são capazes de usinagem em alta velocidade, contribuindo para o aumento da produtividade e a redução dos tempos de ciclo, especialmente para peças pequenas e complexas.
