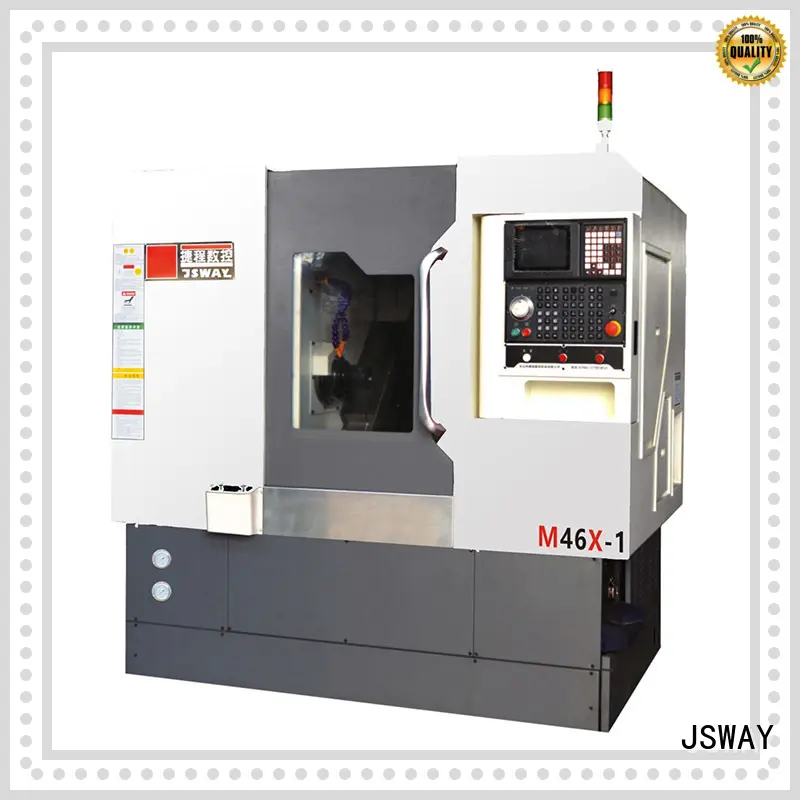

JSWAY Factory de Machine de alta qualidade de alta qualidade para peças militares

Marca:
JSWAY
Local de origem:
China
Número de modelo:
CFG46X/M46X
Certificação:
CE/ISO
Disponibilidade OEM/ODM:
NO
Tempo de entrega:
25Dias
Transporte:
Por mar/trem
Capacidade de fornecimento:
150 Conjunto/mês
MOQ:
1definir
Condições de pagamento:
L/C, T/T,
investigação
Termo de preço
EXW FOB CIF
Prazo de pagamento
Depósito T/T L/C30\%
MOQ
1 definir
Porto mais próximo
shenzhenguangzhouzhongshan


JSWAY Factory de Machine de alta qualidade de alta qualidade para peças militares 11
JSWAY Factory de Machine de alta qualidade de alta qualidade para peças militares 12



Principais vantagens do produto


JSWAY Factory de Machine de alta qualidade de alta qualidade para peças militares 13


JSWAY Factory de Machine de alta qualidade de alta qualidade para peças militares 14
Fuso de alta precisão com polia síncrona
Fuso tipo manga original de Taiwan, com 3 frontais&2 traseiras do Japão de altíssima precisão Radial fora do eixo<3um A precisão da indexação é de ±0,015°
JSWAY Factory de Machine de alta qualidade de alta qualidade para peças militares 15
Ferramenta de vida flexível
As ferramentas vivas podem ter combinações diferentes, podem cumprir a maior parte das perfurações laterais ou frontais simples.
JSWAY Factory de Machine de alta qualidade de alta qualidade para peças militares 16
Proteção segura para eixo X/Z
Prova completa e boa proteção do parafuso linear & caminho guia


JSWAY Factory de Machine de alta qualidade de alta qualidade para peças militares 17
Usinagem Eficiente
Velocidade de movimento mais rápida do eixo X/Z até 36M/min (definimos 30M/min na fábrica) Pode montar alimentador automático de barras e transportador de cavacos para implementar usinagem automática de alta velocidade e alta eficiência.
JSWAY Factory de Machine de alta qualidade de alta qualidade para peças militares 18
Estrutura de base fundida de uma só peça
Estrutura inclinada de 45°, descarga suave de cortes. A base processada por fresagem pórtico de uma só vez, garantindo a precisão da máquina.
JSWAY Factory de Machine de alta qualidade de alta qualidade para peças militares 19
Motor de fuso
Motor Syntec síncrono + sensor de feedback duplo + motor de anel magnético 5,5KW, alta precisão de indexação



Parâmetro da máquina



PARAMETER





CFG46X

M46X







CAPACITY

Furo do fuso

56MM

56 MM

máx. diâmetro do material:

45MM

45 MM

Balanço máximo sobre a cama

280MM

350milímetros

máx. comprimento de usinagem

100MM

100 milímetros

máx. deslocamento do eixo X

720MM

850 milímetros

máx. curso do eixo Z

280MM

330 milímetros

Eixo X/Z em movimento rápido

30 M/MIN

30m/min

Precisão de reposição (x/z)

x≤0,007mm   z≤0,015mm

x≤0,007mm   z≤0,015mm





MOTOR

Servo motor

4.4KW

5,9/7,5KW com anel magnético

Velocidade do fuso

3000R/MIN

5000 rpm/min

Servo motor do eixo X

1.3KW

1.3KW

Servo motor do eixo Z

1.3KW

1.3KW

Servo motor de ferramenta viva

0.85/1.3KW

0.85/1.3KW

TOOLS

 Ferramentas do tipo gangue

2-8

2-8



OTHERS

Capacidade total instalada

12 KW

12 KW

Tamanho

2025X1385X1910

2180X1623X1940

N.W.

2700KG

2950KG


MACHINING RANGE



Diâmetro

Comprimento

CFG46X

M46X

CFG46X

M46X

COLLET

4-45 mm

4-45 mm

5-100 mm

5-100 mm

CHUCK

4-160 mm

4-200 mm

5-100 mm

5-100 mm



Detalhes da figura



JSWAY Factory de Machine de alta qualidade de alta qualidade para peças militares 20
Cobertura completa para a base
JSWAY Factory de Machine de alta qualidade de alta qualidade para peças militares 21
Tanque de água refrigerante independente
JSWAY Factory de Machine de alta qualidade de alta qualidade para peças militares 22
Ferramenta Lingving + perfuração de alta pressão


JSWAY Factory de Machine de alta qualidade de alta qualidade para peças militares 23
Base de elenco
JSWAY Factory de Machine de alta qualidade de alta qualidade para peças militares 24
Anel magnético e freio de fuso
JSWAY Factory de Machine de alta qualidade de alta qualidade para peças militares 25
Ferramenta viva lateral


JSWAY Factory de Machine de alta qualidade de alta qualidade para peças militares 26
Motor de fuso Syntec



Embalagem e envio



Esta máquina é amplamente utilizada em peças de LED, peças de smartphones, peças industriais de precisão, peças hidráulicas, cigarros eletrônicos, peças ópticas, acessórios de válvula, dispositivos médicos e aviação industrial.



Entre em contato conosco e ganhe dois mandris de pinça grátis!

Anote os dados da sua empresa e confirme o pedido, você receberá mais dois mandril de pinça!

Dimensão da máquina e dimensão da embalagem
