Detalhes do produto
O JSTOMI presta muita atenção aos detalhes do fornecedor do torno CNC. O fornecedor do torno de CNC possui qualidade confiável, desempenho estável, bom design e grande praticidade.
Vantagens da empresa
1.
A seleção de matérias -primas do torno CNC do JSWAY 5 eixo é levada em consideração a sério.
2.
O produto apresenta uma aparência limpa. É revestido com uma camada especial para evitar eficazmente a adesão de poeira ou fumaça de óleo durante a colocação.
3.
Este produto aumenta a produtividade e maximiza o uso das instalações e trabalhadores disponíveis no processo de produção.
Principais vantagens do produto
![JSWAY Durável Máquina de moagem CNC de 5 eixos para venda para a parte da lanterna 14]()
![JSWAY Durável Máquina de moagem CNC de 5 eixos para venda para a parte da lanterna 15]()
Fuso de alta precisão com polia síncrona
Fuso tipo manga original de Taiwan, com 3 frontais&2 traseiras do Japão de altíssima precisão Radial fora do eixo<3um
A precisão da indexação é de ±0,015°
![JSWAY Durável Máquina de moagem CNC de 5 eixos para venda para a parte da lanterna 16]()
Ferramenta de vida flexível
As ferramentas vivas podem ter combinações diferentes, podem cumprir a maior parte das perfurações laterais ou frontais simples.
![JSWAY Durável Máquina de moagem CNC de 5 eixos para venda para a parte da lanterna 17]()
Proteção segura para eixo X/Z
Prova completa e boa proteção do parafuso linear & caminho guia
![JSWAY Durável Máquina de moagem CNC de 5 eixos para venda para a parte da lanterna 18]()
Usinagem Eficiente
Velocidade de movimento mais rápida do eixo X/Z até 36M/min (definimos 30M/min na fábrica)
Pode montar alimentador automático de barras e transportador de cavacos para implementar usinagem automática de alta velocidade e alta eficiência.
![JSWAY Durável Máquina de moagem CNC de 5 eixos para venda para a parte da lanterna 19]()
Estrutura de base fundida de uma só peça
Estrutura inclinada de 45°, descarga suave de cortes. A base processada por fresagem pórtico de uma só vez, garantindo a precisão da máquina.
![JSWAY Durável Máquina de moagem CNC de 5 eixos para venda para a parte da lanterna 20]()
Motor de fuso
Motor Syntec síncrono + sensor de feedback duplo + motor de anel magnético 5,5KW, alta precisão de indexação
PARAMETER
|
|
|

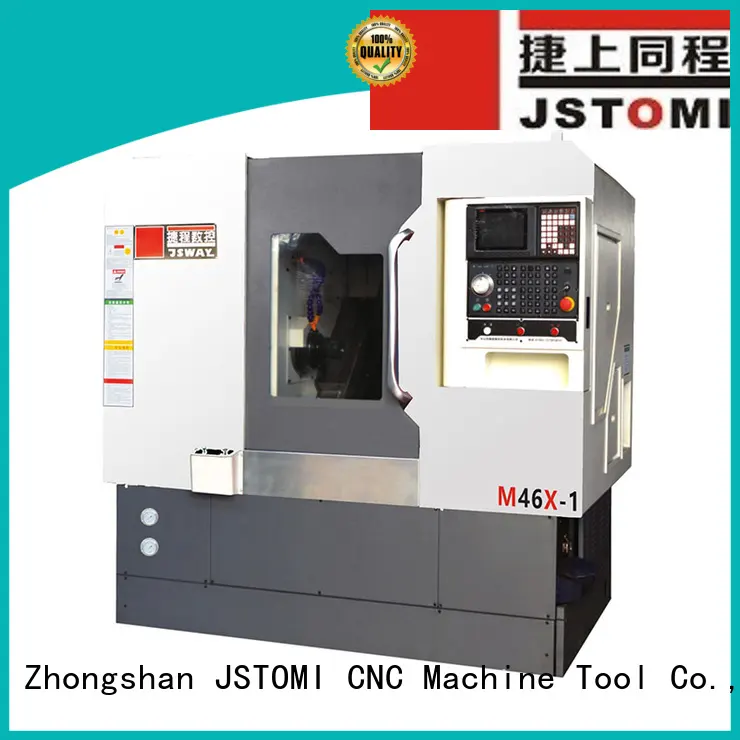

CFG46X
|
M46X
|
CAPACITY
|
Furo do fuso
|
56MM
|
56 MM
|
máx. diâmetro do material:
|
45MM
|
45 MM
|
Balanço máximo sobre a cama
|
280MM
|
350milímetros
|
máx. comprimento de usinagem
|
100MM
|
100 milímetros
|
máx. deslocamento do eixo X
|
720MM
|
850 milímetros
|
máx. curso do eixo Z
|
280MM
|
330 milímetros
|
Eixo X/Z em movimento rápido
|
30 M/MIN
|
30m/min
|
Precisão de reposição (x/z)
|
x≤0,007mm z≤0,015mm
|
x≤0,007mm z≤0,015mm
|
MOTOR
|
Servo motor
|
4.4KW
|
5,9/7,5KW com anel magnético
|
Velocidade do fuso
|
3000R/MIN
|
5000 rpm/min
|
Servo motor do eixo X
|
1.3KW
|
1.3KW
|
Servo motor do eixo Z
|
1.3KW
|
1.3KW
|
Servo motor de ferramenta viva
|
0.85/1.3KW
|
0.85/1.3KW
|
TOOLS
| Ferramentas do tipo gangue
|
2-8
|
2-8
|
OTHERS
|
Capacidade total instalada
|
12 KW
|
12 KW
|
Tamanho
|
2025X1385X1910
|
2180X1623X1940
|
N.W.
|
2700KG
|
2950KG
|
MACHINING RANGE
|
|
Diâmetro
|
Comprimento
|
CFG46X
|
M46X
|
CFG46X
|
M46X
|
COLLET
|
4-45 mm
|
4-45 mm
|
5-100 mm
|
5-100 mm
|
CHUCK
|
4-160 mm
|
4-200 mm
|
5-100 mm
|
5-100 mm
|
Cobertura completa para a base
Tanque de água refrigerante independente
Ferramenta Lingving + perfuração de alta pressão
Anel magnético e freio de fuso
Esta máquina é amplamente utilizada em peças de LED, peças de smartphones, peças industriais de precisão, peças hidráulicas, cigarros eletrônicos, peças ópticas, acessórios de válvula, dispositivos médicos e aviação industrial.
Entre em contato conosco e ganhe dois mandris de pinça grátis!
Anote os dados da sua empresa e confirme o pedido, você receberá mais dois mandril de pinça!
Dimensão da máquina e dimensão da embalagem
![JSWAY Durável Máquina de moagem CNC de 5 eixos para venda para a parte da lanterna 28]()
