Máquina-ferramenta Co. do CNC de Guangdong JSWAY, Ltd. desde 2004.

Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 1
Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 2
Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 3
Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 4
Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 5
Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 6
Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 7
Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 8
Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 9
Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 10
Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 1
Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 2
Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 3
Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 4
Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 5
Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 6
Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 7
Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 8
Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 9
Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 10

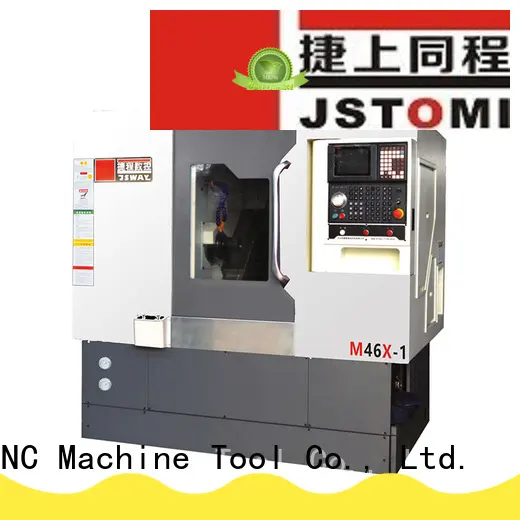

Jsway Máquinas de torno convencionais de moagem para a parte da lanterna

Marca:
JSWAY
Local de origem:
China
Número de modelo:
CFG46X/M46X
Certificação:
CE/ISO
Disponibilidade OEM/ODM:
NO
Tempo de entrega:
25Dias
Transporte:
Por mar/trem
Capacidade de fornecimento:
150 Conjunto/mês
MOQ:
1definir
Condições de pagamento:
L/C, T/T,
investigação
Termo de preço
EXW FOB CIF
Prazo de pagamento
Depósito T/T L/C30\%
MOQ
1 definir
Porto mais próximo
shenzhenguangzhouzhongshan
Vantagens da empresa
1. O CNC Turning Center se destaca entre produtos semelhantes com seus materiais de máquina de torno convencionais. Suas peças são instaladas firmemente, o que impedirá que a deflexão ou vibração aconteça
2. Máquina-ferramenta Co. do CNC de Zhongshan JSTOMI, Ltd. é proficiente no desempenho, vantagens e características de vários produtos de marcas. Pode ser fornecido com suporte técnico de longo prazo
3. Os produtos defeituosos são eliminados através de rigorosas inspeções de qualidade. O produto tem uma alta capacidade de suporte de carga
4. Sob a estrita supervisão de nossos especialistas em qualidade, o produto é 100% qualificado de acordo com os padrões internacionais. A base processada pela máquina de moagem de pórtico faz com que o produto seja de longa vida útil de serviço


Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 11
Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 12



Principais vantagens do produto


Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 13


Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 14
Fuso de alta precisão com polia síncrona
Fuso tipo manga original de Taiwan, com 3 frontais&2 traseiras do Japão de altíssima precisão Radial fora do eixo<3um A precisão da indexação é de ±0,015°
Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 15
Ferramenta de vida flexível
As ferramentas vivas podem ter combinações diferentes, podem cumprir a maior parte das perfurações laterais ou frontais simples.
Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 16
Proteção segura para eixo X/Z
Prova completa e boa proteção do parafuso linear & caminho guia


Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 17
Usinagem Eficiente
Velocidade de movimento mais rápida do eixo X/Z até 36M/min (definimos 30M/min na fábrica) Pode montar alimentador automático de barras e transportador de cavacos para implementar usinagem automática de alta velocidade e alta eficiência.
Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 18
Estrutura de base fundida de uma só peça
Estrutura inclinada de 45°, descarga suave de cortes. A base processada por fresagem pórtico de uma só vez, garantindo a precisão da máquina.
Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 19
Motor de fuso
Motor Syntec síncrono + sensor de feedback duplo + motor de anel magnético 5,5KW, alta precisão de indexação



Parâmetro da máquina



PARAMETER





CFG46X

M46X







CAPACITY

Furo do fuso

56MM

56 MM

máx. diâmetro do material:

45MM

45 MM

Balanço máximo sobre a cama

280MM

350milímetros

máx. comprimento de usinagem

100MM

100 milímetros

máx. deslocamento do eixo X

720MM

850 milímetros

máx. curso do eixo Z

280MM

330 milímetros

Eixo X/Z em movimento rápido

30 M/MIN

30m/min

Precisão de reposição (x/z)

x≤0,007mm   z≤0,015mm

x≤0,007mm   z≤0,015mm





MOTOR

Servo motor

4.4KW

5,9/7,5KW com anel magnético

Velocidade do fuso

3000R/MIN

5000 rpm/min

Servo motor do eixo X

1.3KW

1.3KW

Servo motor do eixo Z

1.3KW

1.3KW

Servo motor de ferramenta viva

0.85/1.3KW

0.85/1.3KW

TOOLS

 Ferramentas do tipo gangue

2-8

2-8



OTHERS

Capacidade total instalada

12 KW

12 KW

Tamanho

2025X1385X1910

2180X1623X1940

N.W.

2700KG

2950KG


MACHINING RANGE



Diâmetro

Comprimento

CFG46X

M46X

CFG46X

M46X

COLLET

4-45 mm

4-45 mm

5-100 mm

5-100 mm

CHUCK

4-160 mm

4-200 mm

5-100 mm

5-100 mm



Detalhes da figura



Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 20
Cobertura completa para a base
Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 21
Tanque de água refrigerante independente
Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 22
Ferramenta Lingving + perfuração de alta pressão


Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 23
Base de elenco
Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 24
Anel magnético e freio de fuso
Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 25
Ferramenta viva lateral


Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 26
Motor de fuso Syntec



Embalagem e envio



Esta máquina é amplamente utilizada em peças de LED, peças de smartphones, peças industriais de precisão, peças hidráulicas, cigarros eletrônicos, peças ópticas, acessórios de válvula, dispositivos médicos e aviação industrial.



Entre em contato conosco e ganhe dois mandris de pinça grátis!

Anote os dados da sua empresa e confirme o pedido, você receberá mais dois mandril de pinça!

Dimensão da máquina e dimensão da embalagem


Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 27


Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 28
Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 29
Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 30
Jsway Máquinas de torno convencionais de moagem para a parte da lanterna 31





Características da empresa
1. Para garantir melhor a qualidade ideal do centro de torneamento do CNC, a JSWAY tem melhorado continuamente a tecnologia.
2. Como parte importante do crescimento da JSWAY, a cultura corporativa é a chave para tornar nossa empresa mais coesa. Bem-vindo a visitar nossa fábrica!
