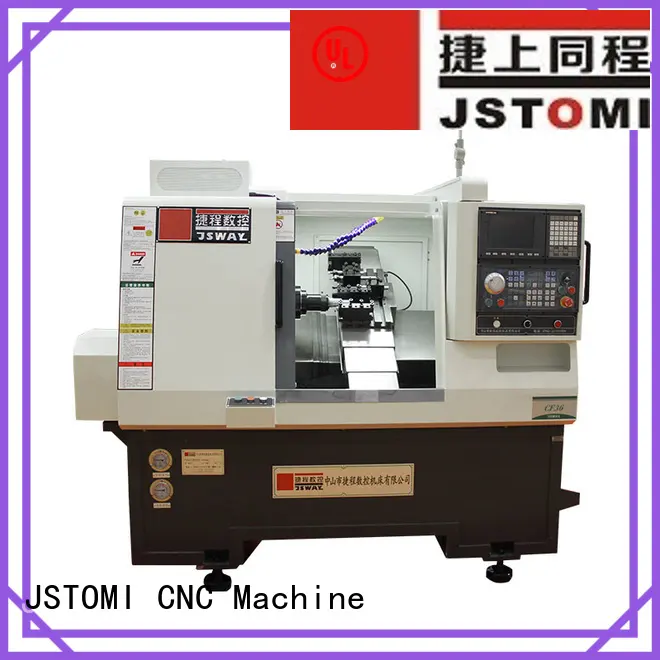

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 1

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 2

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 3

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 4

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 5

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 6

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 7

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 8

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 9

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 10

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica

Marca:

JSWAY

Local de origem:

China

Número de modelo:

CF36

Certificação:

CE/ISO

Disponibilidade OEM/ODM:

Tempo de entrega:

25Dias

Transporte:

Por mar/trem

Capacidade de fornecimento:

150 Conjunto/mês

MOQ:

1definir

Condições de pagamento:

L/C, T/T,

investigação

Termo de preço

EXW FOB CIF

Prazo de pagamento

Depósito T/T L/C30\%

MOQ

1 definir

Porto mais próximo

shenzhenguangzhouzhongshan

Vantagens da empresa
1. As diversas características do torno CNC de cama inclinado nos trazem cada vez mais clientes. O corte realizado pelo produto é muito suave
2. A rica experiência torna o torno de CNC inclinado estável no mercado. Sob o clima extremo, a máquina pode operar normalmente
3. Qualidade certificada: Passou por diversas certificações de qualidade e foi fabricado em estrita conformidade com os requisitos dos padrões internacionais de qualidade. Sua qualidade é completamente garantida. Pode produzir peças pequenas e flexíveis de uma maneira eficiente

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 11

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 12

Principais vantagens do produto

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 13

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 14

Fuso de alta precisão

Fuso tipo manga original de Taiwan, com 3 frontais&2 rolamentos traseiros de ultra-alta precisão do Japão para garantir alta rigidez e precisão durável. Saída radial do fuso<3um Velocidade mais rápida do fuso até 6000 rpm

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 15

Transporte

O eixo X/Z usa rolamento duplo e estrutura de pré-tração para que a precisão da usinagem permaneça a mesma, independentemente de a máquina estar no estado quente ou frio. O carro pode instalar de 5 a 8 ferramentas. A altura central das ferramentas é de 39 mm

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 16

Proteção segura para eixo X/Z

Efetivamente à prova de bits, bem proteção do parafuso linear & caminho guia

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 17

Usinagem Eficiente

Velocidade de movimento mais rápida do eixo X/Z até 36M/min (definimos 30M/min na fábrica) Pode montar alimentador automático de barras e transportador de cavacos para implementar usinagem automática de alta velocidade e alta eficiência.

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 18

Estrutura da cama

Estrutura inclinada de 30°, descarga suave de cortes. A base processada por fresagem pórtico de uma só vez, garantindo a precisão da máquina.

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 19

Motor de fuso

Motor assíncrono 3,7KW, tempo acessório de 0 a 3500RPM apenas 1 segundo.

Parâmetro da máquina

PARAMETER
NC	TAIWAN/Alemanha	LNC/SYTEC/SIEMENS
Fuso	TAIWAN POSA	A2-4/36
Servo motor	YASKAWA	0.85KW
Motor de fuso	DUOC MOTOR	3,7KW
Conversor de frequência	MAGMEET	5.5KW
Parafuso de avanço	HIWIN/PMI	C3, nível PⅡ
Consequência	NSK,FAG	Nível P4
Parâmetro
Capacidade	Furo do fuso	46milímetros
Motor	máx. .Diâmetro do material:	35milímetros
	Max Swing sobre a cama	280milímetros
	Comprimento máximo de usinagem	100milímetros
	máx. Curso do eixo X	630milímetros
	máx. Curso do eixo Z	265milímetros
	Eixo X/Z Movimento Rápido	30m/min
	Precisão de reposição	0.005milímetros
	Motor de fuso	3.7KW
	Velocidade do fuso	6000 r/min
	Servomotor do eixo X	0.85KW
	Servomotor do eixo Z	0.85KW
Ferramentas	Ferramentas do tipo gangue	5—8
Outros	Ferramentas Vivas	Não
	Capacidade Total Instalada	7KW
	Tamanho	1930X1335X1580
	N.W.	2200KG

Faixa de usinagem
	Diâmetro	Comprimento
Pinça	4-35 mm	5-100 mm
Mandril	4-130 mm	5-100 mm

Detalhes da figura

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 20

Sistema de lubrificação central (1)

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 21

Gabinete limpo e seguro

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 22

Controlador

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 23

Ventilador de refrigeração para óleo hidráulico

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 24

Bomba de água refrigerante

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 25

Distribuidor de lubrificação

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 26

Teclado inglês

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 27

Sistema hidráulico

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 28

Máquina pronta para entrega

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 29

Porta de pressão

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 30

Motor de fuso

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 31

Cilindro rotativo de Taiwan

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 32

Fuso + codificador de Taiwan

Indústria de acessórios

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 33

LabelAcessórios para cigarros eletrônicos

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 34

Indústria de peças ópticas

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 35

Indústria de acessórios militares de aviação

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 36

Acessórios para câmera de celular

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 37

Indústria de acessórios hidráulicos

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 38

Acessórios médicos

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 39

A aplicação da indústria LED

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 40

Aplicação da indústria de iluminação

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 41

Os presentes

Embalagem e envio

Esta máquina é amplamente utilizada em peças de LED, peças de smartphones, peças industriais de precisão, peças hidráulicas, cigarros eletrônicos, peças ópticas, acessórios de válvula, dispositivos médicos e aviação industrial.

Entre em contato conosco e ganhe dois mandris de pinça grátis!

Anote os dados da sua empresa e confirme o pedido, você receberá mais dois mandril de pinça!

Dimensão da máquina e dimensão da embalagem

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 42

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 43

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 44

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 45

JSWAY CONDIÇÃO SLANT BED CNC torno com tailstock para fábrica 46

Características da empresa
1. A fábrica implementa um rigoroso sistema de controle de qualidade para orientar todo o processo produtivo. Esse sistema ajudou a aumentar toda a produtividade e regular a operação, o que acaba contribuindo para melhorar a qualidade do produto.
2. De acordo com nossa crença de que a preservação ambiental é uma das nossas principais responsabilidades sociais, nos esforçamos continuamente para melhorar o desempenho ambiental
