Máquina-ferramenta Co. do CNC de Guangdong JSWAY, Ltd. desde 2004.
5 eixos Y-eixos CNC Mini-fins de torno de metal hobby
Máquina CFG46Y3+2

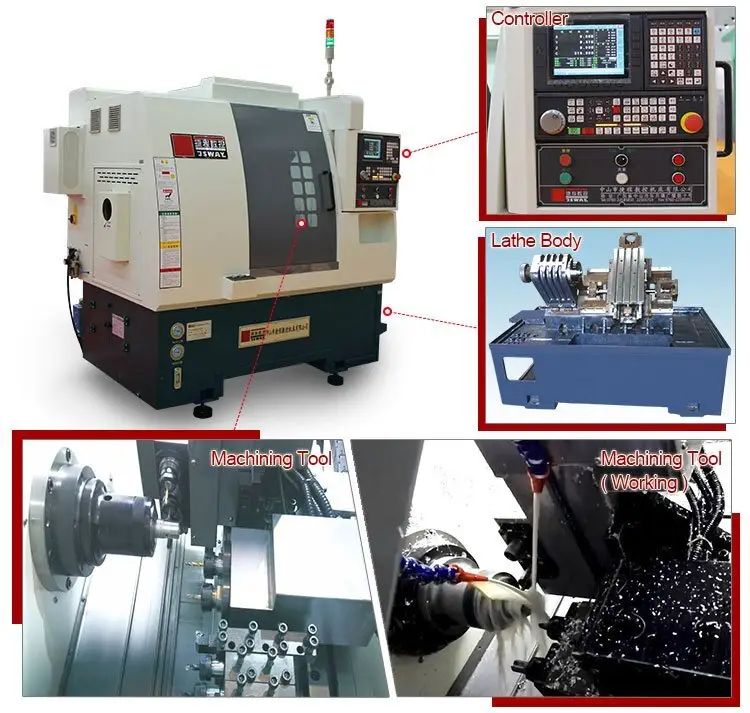

Recursos de Machine-Tool CNC Machine Tool CFG46Y3+2:
1 O eixo Y tem função de gravação.
2 Este modelo é para torneamento, fresamento lateral e furação.
3 Grande espaço para usinagem, o deslocamento do eixo Z/X é longo.
4 Eixo Y tem 3 ferramenta viva e eixo X com 2 ferramentas.
5 Equipamento japonês, sons baixos, alta precisão para Y ferramenta viva do eixo.
6. A velocidade máxima da ferramenta viva do eixo Y é de 4500 rpm.
Parâmetro técnico Para 5-eixos Y-eixis CNC Torno Machine Tool CFG46Y3+2 ;
NC | TAIWAN/GUANGZHOU | LNC/SYNTEC/GSK |
S fuso | Taiwan Posa | Fuso A2-5/46 |
Servo motor do eixo X.Z | Japão YASKAWA | 1300 W |
Servo motor do eixo Y | Japão YASKAWA | 750 W |
S servomotor de eixo | Japão YASKAWA | 4.4 KW |
S pacote servo de pino | Japão YASKAWA | 5.5 KW |
L parafuso de cabeça/trilho de chumbo | Taiwan HIWIN/PMI | C3 , nível Dois |
B brinco | Japão NSK, Alemanha FAG | Nível P4 |
C oupler para parafuso de avanço | F da Alemanha | alta precisão |
Parâmetro | ||
Capacidade | S furo do eixo | ¢56 mm |
M diâmetro do machado.material | ¢45 mm | |
M diâmetro de usinagem do machado | ¢350 mm | |
M comprimento máximo de usinagem | 200 milímetros | |
M machado deslocamento do eixo x | 720 milímetros | |
M machado viagem do eixo z | 280 milímetros | |
M machado deslocamento do eixo Y | 155 milímetros | |
R velocidade rápida (eixo x/eixo z) | 36/36/20 m/min | |
R precisão de exposição | 0.005 milímetros | |
Motor | S servomotor de eixo | 4.4 KW |
S velocidade do fuso | 3 000 rpm | |
Servo motor do eixo X/Z | 1300 W | |
Servo motor do eixo Y | 750 W | |
S servomotor para unidade de potência | 750 W/850 W | |
Ferramentas | G ferramentas do tipo ang | 3--5 |
T ferramentas elétricas vivas totais Unidade | lado 3/lado 2 | |
L tamanho do porta-ferramentas de vida | ER20/25 | |
Outros | T poder total | 7KW |
S ize( L x L x H ) | 2025*1385*1910 | |
N.W. | 2900 KGS |
1 Nós nos especializamos na fabricação de torno cnc de cama inclinada
Para
10
Anos
,
tecnologia sai na frente
na indústria
.
2 Nosso fornecimento habilidade é suficiente para garantir a demanda dos clientes.
3 Onde você pode comprar todos os equipamentos para o seu mercado , enquanto isso, os clientes podem desfrutar do
serviços de consultoria técnica de longo prazo em nossa empresa.
4 Nossos produtos podem ser OEM ,atenda às suas necessidades especiais.
5. Entrega rápida, preço competitivo , alta qualidade e serviço de longo prazo para nossos clientes.
6 Há um cooperação a longo prazo com a companhia de navegação, pode tornar as mercadorias mais rápidas e
de forma eficiente para que possa ser entregue com segurança no local designado como convidado.
7 Nós forneceremos o melhor
serviço pós-venda
para os hóspedes que fazem o possível para atender aos requisitos
de convidados.
1. Você pode segurar muita faca de torno? Existem várias opções?
Torno de base inclinada geralmente pode instalar 5-7 ferramentas, torno de torre pode instalar 8/10 ferramentas na torre,
2-3 ferramentas na mesa.
2. Como escolher o melhor ajuste para sua máquina?
Se você tiver um pedido especial para a configuração da máquina-ferramenta e o orçamento for limitado,
Também podemos de acordo com sua necessidade alterar a configuração. Assim, por favor, forneça-nos o seu
desenho de usinagem, estamos muito felizes em projetar uma solução de processo específica para você e
recomendo um modelo de máquina cnc adequado.
3. Sobre OEM
Nossos produtos podem ser OEM, atender às suas necessidades especiais. Temos uma experiência muito rica e
forte capacidade de pesquisa e desenvolvimento de máquinas-ferramenta. Estamos muito dispostos a oferecer
você personalizou equipamentos altamente eficientes, desde que tenha certas necessidades.
4.Sobre o envio
Há uma cooperação de longo prazo com a transportadora, pode tornar as mercadorias mais
de forma rápida e eficiente para que possa ser entregue com segurança no local designado como hóspede.
5. Sobre a capacidade de fornecimento
Nossa capacidade de fornecimento é suficiente para garantir a demanda dos clientes. Onde você pode comprar
Todos os equipamentos para o seu mercado, nesse meio tempo, os clientes podem desfrutar do
serviços de consultoria técnica de longo prazo em nossa empresa.
6. Sobre o serviço pós-venda
Forneceremos o melhor serviço pós-venda para os hóspedes que tentarem o meu melhor para atender aos
requisitos dos hóspedes. Nossas vantagens e entrega rápida, preço competitivo, alta
qualidade e serviço de longo prazo para nossos clientes.
Bem-vindo a entrar em contato conosco se precisar de mais informações.
3 em 1 especificações da linha de enchimento de água:
1) Processo de transmissão :
Ao adotar o design de fixação de garrafas ou pendurar o sistema de cozimento de garrafas, a série DCGF pode adaptar muitas formas diferentes de garrafas facilmente. Ele pode ser aplicado à sua linha de produção diretamente com muito menos unidades auxiliares, além de inconvenientes necessários.
2) Processo de preenchimento :
A série DCGF adota a tecnologia de micro-pressão, que torna o processo de enchimento mais rápido e estável sem perder a precisão do preenchimento do ponto.
3) Processo de lavagem :
Os grampos de primavera são aplicados na unidade de lavagem de garrafas. Garrafas vazias podem ser viradas em 180 graus ao longo do trilho de transporte. Duas vezes de lavagem interna e externa podem garantir a qualidade da lavagem de garrafas.
4) Processo de vedação :
A tecnologia de torque magnético é usado para parafusos de tampa. A força do parafuso de tampa pode ser ajustada continuamente sem grau. Esta função garante uma baixa taxa de defeito do processo de limite.
5) Processo de fornecimento de limite :
O dispositivo de tampa da tampa de redemoinho horizontal movido a ar é aplicado no processo de fornecimento de tampa, a fim de impedir que o CAP seja arranhado. E a escassez de tampa no tanque de captura de capt pode ser detectada por sensores que podem deixar escapar um alarmante. Depois disso, mais limites podem ser recarregados automaticamente.
Foto da linha de preenchimento de água de 3 em 1:
3 em 1 linha de enchimento de água Parâmetro:
Todas as peças que têm contato direto com água são feitas de aço inoxidável SUS304. Os principais componentes eletrônicos são introduzidos em empresas de marca mundialmente famosa, como Mitsubishi e Omron, etc. E dispositivos pneumáticos também são introduzidos no Japão e na Itália.
Modelo | RFC 10-10-3 | RFC 18-18-6 | RFC 24-24-8 | RFC 32-32-10 | RFC 40-40-12 | RFC 50-50-15 |
Enxaguar bicos | 10 | 18 | 24 | 32 | 40 | 50 |
Bicos de enchimento | 10 | 18 | 24 | 32 | 40 | 50 |
Bocais de limitação | 3 | 6 | 8 | 10 | 12 | 15 |
Saída (@500ml) | 4000BPH | 6000BPH | 8000BPH | 14000BPH | 18000BPH | 24000BPH |
Tamanho da garrafa aplicável | Diâmetro = 50 ~ 108 mm, h = 170 ~ 340 mm, 330 ~ 2250ml | |||||
Pressão da fonte do ar | 0.7mpa | 0.7mpa | 0.7mpa | 0.7mpa | 0.7mpa | 0.7mpa |
Consumo de ar | 0,25m3/min | 0.8 | 0.8 | 0.8 | 0.8 | 1 |
Pressão da água de pulverização | 0,2-0,25MPA | |||||
Consumo de água enxagueira | 1T/H | 1.2T/H | 1.2T/H | 2T/H | 2.2T/H | 2.5T/H |
Pressão do recheio | 0,2-0,3MPA | |||||
Consumo de energia | 2.5kw | 3.5kw | 4kw | 5.5kw | 6.5kw | 8kw |
Corpo da máquina | SS304 | |||||
Tamanho da máquina (L*W*H, MM) | 2100*1800*2400 | 2300*2200*2400 | 3000*2200*2800 | 4000*2600*2800 | 4700*2900*2800 | 5100*4800*3000 |
Peso da máquina (kg) | 2500 | 3000 | 4000 | 5000 | 6000 | 7500 |
PLC | Japão Mitsubishi |
Como fazer um pedido?
Informações de contato:
FAQ
P: Você é o fabricante?
A: Sim, nós São Fabricante com dezenas de anos de exprendição.
Q: Onde está sua fábrica?
A: Está em Zhangjiagang, Jiangsu província.
Q: Como visitar sua fábrica?
R: Entre no Aeroporto Internacional de Pudong, Xangai (PVG).
P: Qual é o seu principal produto?
A: Produzimos principalmente equipamentos de engarrafamento para bebidas e também pré -forma, bonés, dispensadores, etc.
Q: O que ’ s O Programas Você vai usar Para Cheque O desenho? E O que ’ s formatar De desenho
Você Pode verificar?
A: Nosso designers E engenheiros Todos usar AUTO CAD E SolidWorks Programas Para Cheque 2D E 3D desenhos.
Nós Pode Cheque O desenhos Com PDF, AI, DWG (CAD) E STP (3D) Ou IGS (3D) formatos.
Q: Como Para pacote O produtos?
R: Para máquinas, seria embalado por caixas de madeira em autoria de madeira.
Preformas, tampas, dispensadores, etc, embalados pela caixa de caixa padrão de exportação Seaworthy Ou Como por Cliente ’ s solicitar Para pacote.
