Detalhes do produto

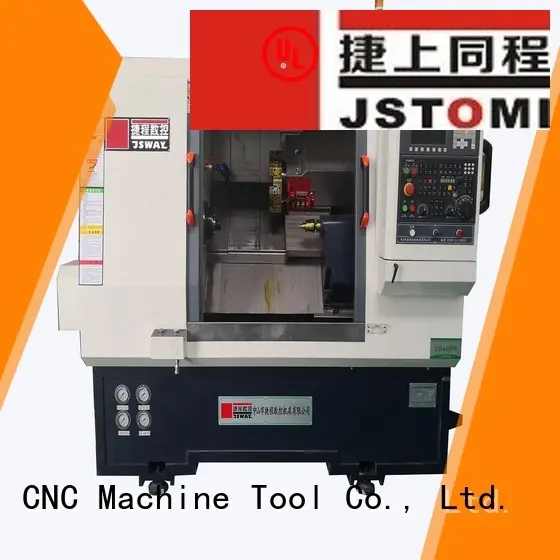

Com a busca da excelência, a JSTOMI está comprometida em mostrar a você um artesanato exclusivo em detalhes. A máquina de torno CNC de Jstomi é comumente elogiada no mercado devido a bons materiais, mão de obra fina, qualidade confiável e preço favorável.
Vantagens da empresa
1.
O design da JSWAY Buy CNC torneira Machine atende aos mercados estrangeiros.
2.
O produto se destaca pela sua superior resistência à corrosão. Os materiais de fibra de vidro são capazes de resistir a ácidos e álcalis e as peças de aço são galvanizadas por imersão a quente.
3.
A JSWAY tem uma grande reputação sobre seu serviço atencioso.
Principais vantagens do produto
![Eixo de máquina de torno CNC flexível à venda para fábrica 14]()
![Eixo de máquina de torno CNC flexível à venda para fábrica 15]()
Fuso de alta precisão
Fuso tipo manga original de Taiwan, com 3 frontais&2 rolamentos traseiros de ultra-alta precisão do Japão para garantir alta rigidez e precisão durável. Saída radial do fuso<3um
Velocidade mais rápida do fuso até 5000 rpm
![Eixo de máquina de torno CNC flexível à venda para fábrica 16]()
Torre servo
Torre servo de 8/12 ferramentas, tempo rápido de troca de ferramenta. O tempo de troca da próxima ferramenta é de apenas 0,5 segundo. tempo de troca de ferramenta oposta apenas 1,2 segundos
O carro pode instalar de 5 a 8 ferramentas. A altura central das ferramentas é de 60 mm
![Eixo de máquina de torno CNC flexível à venda para fábrica 17]()
Proteção segura para eixo X/Z
Prova completa e boa proteção do parafuso linear & caminho guia
Cobertura completa para cabeçote móvel
![Eixo de máquina de torno CNC flexível à venda para fábrica 18]()
Usinagem Eficiente
Velocidade de movimento mais rápida do eixo X/Z até 36M/min (definimos 30M/min na fábrica)
A precisão de usinagem do eixo Z é de 0,015 mm (500 mm)
![Eixo de máquina de torno CNC flexível à venda para fábrica 19]()
Contraponto hidráulico programável
O cabeçote móvel pode suportar peças axiais longas
![Eixo de máquina de torno CNC flexível à venda para fábrica 20]()
Motor de fuso
Motor assíncrono 7,5/11KW, torque potente.
PARAMETER
|
|
CB46DW
|
CB56DW
|
CL46DW
|
CL56DW
|
NC
|
TAIWAN
|
LNC/SYNTEC/GSK
|
CAPACITY
|
furo do fuso
|
Φ56mm
|
Φ66mm
|
Φ56mm
|
Φ66mm
|
máx. diâmetro do material
|
Φ45mm
|
Φ52mm
|
Φ45mm
|
Φ52mm
|
máx. diâmetro de usinagem
|
Φ350mm
|
Φ350mm
|
Φ350mm
|
Φ350mm
|
máx. comprimento de usinagem
|
350 milímetros
|
350 milímetros
|
550 milímetros
|
550 milímetros
|
máx. deslocamento do eixo x
|
250 milímetros
|
250 milímetros
|
250 milímetros
|
250 milímetros
|
máx. viagem do eixo z
|
380 milímetros
|
380 milímetros
|
580 milímetros
|
580 milímetros
|
velocidade rápida (eixo x/eixo z)
|
30m/min
|
30m/min
|
30m/min
|
30m/min
|
precisão de reposição
|
0.005 milímetros
|
0.005 milímetros
|
0.005 milímetros
|
0.005 milímetros
|
MOTOR
|
motor de frequência variável do fuso
|
7.5KW
|
11KW
|
7.5KW
|
11KW
|
Velocidade máxima do fuso
|
4500 rpm
|
3000 rpm
|
4500 rpm
|
3000 rpm
|
servo motor do eixo x
|
1300 W
|
1300 W
|
1300 W
|
1300 W
|
servo motor do eixo z
|
1300 W
|
1300 W
|
1300 W
|
1300 W
|
TOOLS
|
Torre
|
8-12
|
8-12
|
8-12
|
8-12
|
TAILSTOCK
|
viagem no cabeçote móvel
|
380 milímetros
|
380 milímetros
|
580 milímetros
|
580 milímetros
|
viagem de dedal
|
100 milímetros
|
100 milímetros
|
100 milímetros
|
100 milímetros
|
dedal cônico
|
MT4
|
MT4
|
MT4
|
MT4
|
diâmetro do cabeçote móvel
|
Φ72mm
|
Φ72mm
|
Φ72mm
|
Φ72mm
|
OTHER
|
poder total
|
12 KW
|
14 KW
|
12 KW
|
14 KW
|
tamanho (mm x mm x mm)
|
2300×1650×1800
|
2300×1650×1800
|
2500×1500×1950
|
2500×1500×1950
|
N.W.
|
4000 KGS
|
4300 KGS
|
4000 KGS
|
4300 KGS
|
MACHINING RANGE
|
|
Diâmetro
|
Comprimento
|
CB46DW
|
CB56DW
|
CB46DW
|
CB56DW
|
COLLET
|
4-45 mm
|
4-52
|
5-350 mm
|
5-350 mm
|
CHUCK
|
4-300 mm
|
4-300 mm
|
5-340 mm
|
5-340 mm
|
MACHINING RANGE
|
|
Diâmetro
|
Comprimento
|
CL46DW
|
CL56DW
|
CL46DW
|
CL56DW
|
COLLET
|
4-45 mm
|
4-52
|
5-550 mm
|
5-550 mm
|
CHUCK
|
4-280mm
|
4-280mm
|
5-540 mm
|
5-540 mm
|
Estação hidráulica integrada
Motor de fuso Duochuan (2)
Esta máquina é amplamente utilizada em peças axiais do motor, parte da lanterna, peças de telefone, peças de carro, peças militares e peças de máquina medial
Entre em contato conosco e ganhe dois mandris de pinça grátis!
Anote os dados da sua empresa e confirme o pedido, você receberá mais dois mandril de pinça!
Dimensão da máquina e dimensão da embalagem
![Eixo de máquina de torno CNC flexível à venda para fábrica 35]()
![Eixo de máquina de torno CNC flexível à venda para fábrica 36]()
Características da empresa
1.
Máquina-ferramenta Co. do CNC de Zhongshan JSTOMI, Ltd. está envolvido principalmente na produção de uma máquina de torno CNC de cama inclinada, e estamos posicionados de forma única para fornecer os melhores serviços da categoria aos clientes.
2.
Após anos de acumulação de tecnologia, Zhongshan Jstomi CNC Machine Tool Co., Ltd. Insiste em R & D e inovação contínua.
3.
Máquina-ferramenta Co. do CNC de Zhongshan JSTOMI, Ltd. tem como objetivo oferecer a todos os clientes que a máquina de torno de compra superior e um serviço satisfatório. Investigação! A cultura da empresa altamente identificadora ajudará a JSWAY a se sair melhor no processo de fabricação de centro de usinagem horizontal CNC. Investigação! Com a mudança da sociedade, a JSWAY continuará seu sonho original de satisfazer cada cliente. Inquérito!
