Máquina-ferramenta Co. do CNC de Guangdong JSWAY, Ltd. desde 2004.

Máquina de moagem de torno CNC personalizado jsway 1
Máquina de moagem de torno CNC personalizado jsway 2
Máquina de moagem de torno CNC personalizado jsway 3
Máquina de moagem de torno CNC personalizado jsway 4
Máquina de moagem de torno CNC personalizado jsway 5
Máquina de moagem de torno CNC personalizado jsway 6
Máquina de moagem de torno CNC personalizado jsway 7
Máquina de moagem de torno CNC personalizado jsway 8
Máquina de moagem de torno CNC personalizado jsway 9
Máquina de moagem de torno CNC personalizado jsway 10
Máquina de moagem de torno CNC personalizado jsway 1
Máquina de moagem de torno CNC personalizado jsway 2
Máquina de moagem de torno CNC personalizado jsway 3
Máquina de moagem de torno CNC personalizado jsway 4
Máquina de moagem de torno CNC personalizado jsway 5
Máquina de moagem de torno CNC personalizado jsway 6
Máquina de moagem de torno CNC personalizado jsway 7
Máquina de moagem de torno CNC personalizado jsway 8
Máquina de moagem de torno CNC personalizado jsway 9
Máquina de moagem de torno CNC personalizado jsway 10

Máquina de moagem de torno CNC personalizado jsway

investigação
Termo de preço
EXW FOB CIF
Prazo de pagamento
Depósito T/T L/C30%
MOQ
1 definir
Porto mais próximo
shenzhenguangzhouzhongshan
Detalhes do produto
Para aprender melhor sobre a máquina de torno CNC, fornecerá imagens detalhadas e informações detalhadas na seção a seguir para sua referência.
  • Máquina de moagem de torno CNC personalizado jsway 11
Comparação de produtos
A usinagem CNC é mais competitiva do que outros produtos na mesma categoria, como mostrado nos aspectos a seguir.
  • Máquina de moagem de torno CNC personalizado jsway 12
    v s
    Máquina de moagem de torno CNC personalizado jsway 13

Vantagens da empresa
1. Nossa empresa é um fabricante profissional que integra serviços de design, desenvolvimento, fabricação e pós-venda. O produto foi exportado para muitos países estrangeiros, como o Reino Unido
2. A produção tem as vantagens de alto desempenho, forte usabilidade e longa vida útil. Pode ser oferecido a um preço favorável
3. O sistema de controle de qualidade é implementado e otimizado para melhorar a qualidade deste produto. O produto é versátil, flexível e altamente preciso
4. Ele passará por um teste de equilíbrio dinâmico para detectar e corrigir o rotor, fazendo com que atenda aos requisitos para uso. Se alguma queixa para o nosso torno CNC, torno CNC, vamos lidar com isso imediatamente.

Recursos de 5 eixos Y-eixis CNC Torno Machine Tool CFG46Y2+2:


1. O eixo Y tem função de gravação.

2. Este modelo é para torneamento, fresamento lateral e furação.

3. Grande espaço para usinagem, o deslocamento do eixo Z/X é longo.

4. O eixo y e o eixo x têm 2 ferramentas de vida cada; X eixo pode instalar 5-7 ferramentas de gangues.

5. Equipamento do Japão, sons baixos, alta precisão para a ferramenta de vida em eixo y.

6. Fuso com função de indexação do eixo C.

7. Uma unidade de energia viva na frente.



Parâmetro técnico para o torno CNC de 5 eixos do eixo Y CFG46Y2+2


NC TAIWAN/GUANGZHOU LNC/SYNTEC/GSK
Fuso Taiwan Posa Fuso A2-5/46
Servo motor do eixo X.Z Japão YASKAWA 1300 W
Servo motor do eixo Y Japão YASKAWA 750W
Fuso  servo motor Japão YASKAWA 4.4 KW
Pacote de servo do fuso Japão YASKAWA 5.5 KW
Parafuso de avanço/trilho de avanço Taiwan HIWIN/PMI C3, nível  Dois
Consequência Japão NSK, Alemanha FAG Nível P4
Acoplador para parafuso de chumbo Da Alemanha alta precisão



Parâmetro

Capacidade Furo do fuso ¢56 mm
máx. diâmetro do material ¢45 mm
máx. diâmetro de usinagem ¢350 mm
máx. comprimento de usinagem 180 milímetros
máx. deslocamento do eixo x 720 milímetros
máx. viagem do eixo z 280 milímetros
máx. deslocamento do eixo Y 100 milímetros
Velocidade rápida (eixo x/eixo z) 36 m/min
Precisão de reposicionamento 0.005 milímetros
Motor Servomotor de fuso 4.4 KW
Velocidade do fuso 3000 rpm
Servo motor do eixo X/Z 1300 W
Servo motor do eixo Y 750 W
Servo Motor for Power Unit 750 W
Ferramentas Ferramentas do tipo gangue 3--5
Unidade Total Living Power Tools 4
Tamanho do porta-ferramentas vivas ER20/25
Outros Poder total 7KW
Tamanho (C x L x A) 2070*1580*1870
N.W. 2600 KGS


Máquina de moagem de torno CNC personalizado jsway 14

  (1) O eixo A2-4 é de Taiwan

   (2) Use o rolamento NSK de nível P4 do Japão

   (3) A alta velocidade de até 6000 rpm.

   (4) O máximo. Através do diâmetro do material da barra é de 35 mm.

   (5) pode instalar 5 polegadas de mandril

   (6) pode instalar 5 polegadas hidraumáticas de 3 mandíbulas







Máquina de moagem de torno CNC personalizado jsway 15





(1) O motor do fuso é de Yaskawa

(2) Motor do fuso de 4,4kW

(3) A alta velocidade de até 4500 rpm.

(4) O motor servo pode obter o torque maior ao girar baixo






Máquina de moagem de torno CNC personalizado jsway 16







Pacote de servo e servo de servo e eixo X/Z








Máquina de moagem de torno CNC personalizado jsway 17






    (1) Corpo de máquina de torno CNC do tipo gangue
    (2) montagem do eixo x e zis z




hiwin ball screw and linear guideways.jpg





Guia linear e  Parafuso de esfera



Máquina de moagem de torno CNC personalizado jsway 19





    Rolamento nsk
    Nível P4







Máquina de moagem de torno CNC personalizado jsway 20

    (1) Corpo da máquina do torno CNC do tipo gangue.

     (2) Montagem do eixo X e do eixo Z.

     (3) cama inclinada para o tipo de gangue.

     (4) parafuso de chumbo Hiwin e casal

     (5) rolamento NSK.






Máquina de moagem de torno CNC personalizado jsway 21

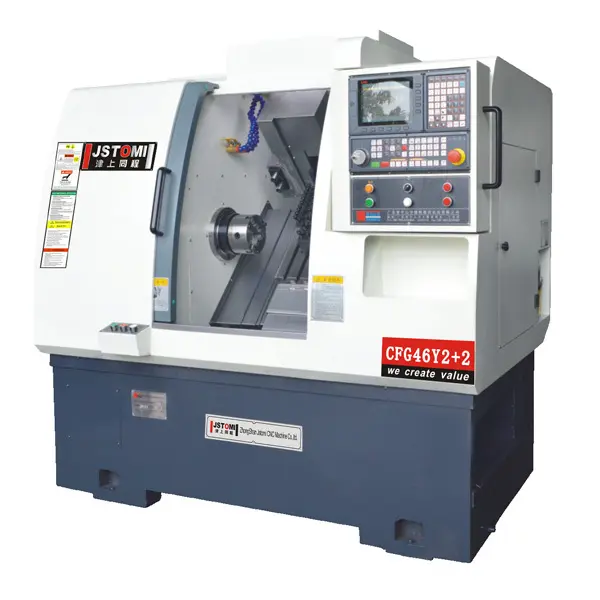

   (1) Cobertura completa do modelo de torno CNC do tipo gangue CFG46Y2+2.

    (2) 2 Ferramenta de vida no eixo y (lateral), 2 ferramentas de vida no eixo z.

     (3) O eixo y e o tamanho da ferramenta de vida do eixo z é ER25, o diâmetro das ferramentas é de 1 ~ 16mm







Máquina de moagem de torno CNC personalizado jsway 22

    (1) 13000W Yaskawa Servo Motor para eixo x

    (2) 1300W Yaskawa Servo Motor para eixo Z
    (3) 850W Yaskawa Servo Motor para eixo Y
    (4) 1300W Yaskawa Servo Motor for Living Tool

    (5) 36 m/min para velocidade de viagem











Máquina de moagem de torno CNC personalizado jsway 23

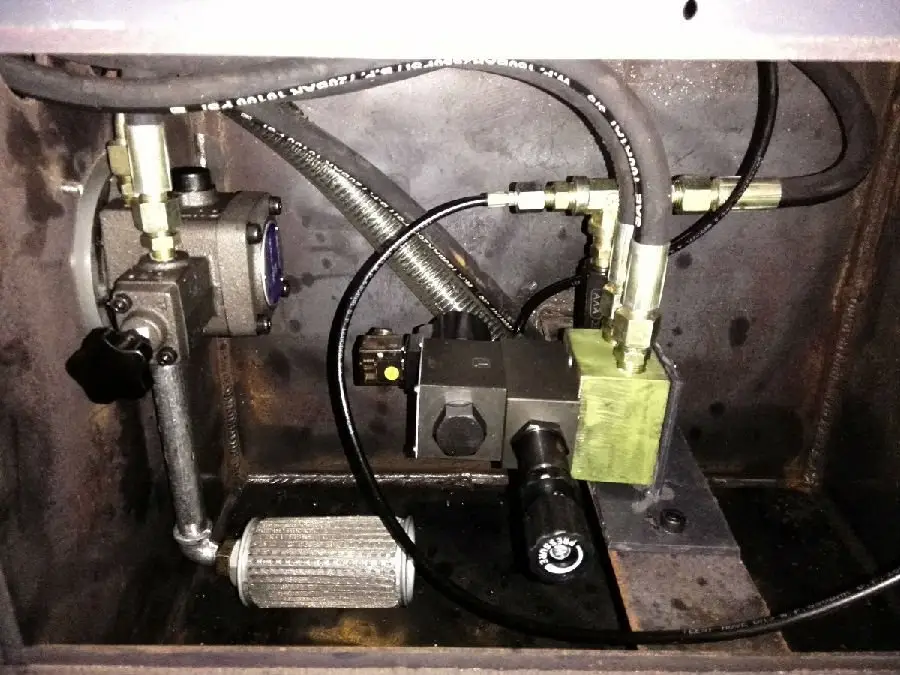

  1) Cilindros hidráulicos de Taiwan.












Máquina de moagem de torno CNC personalizado jsway 24

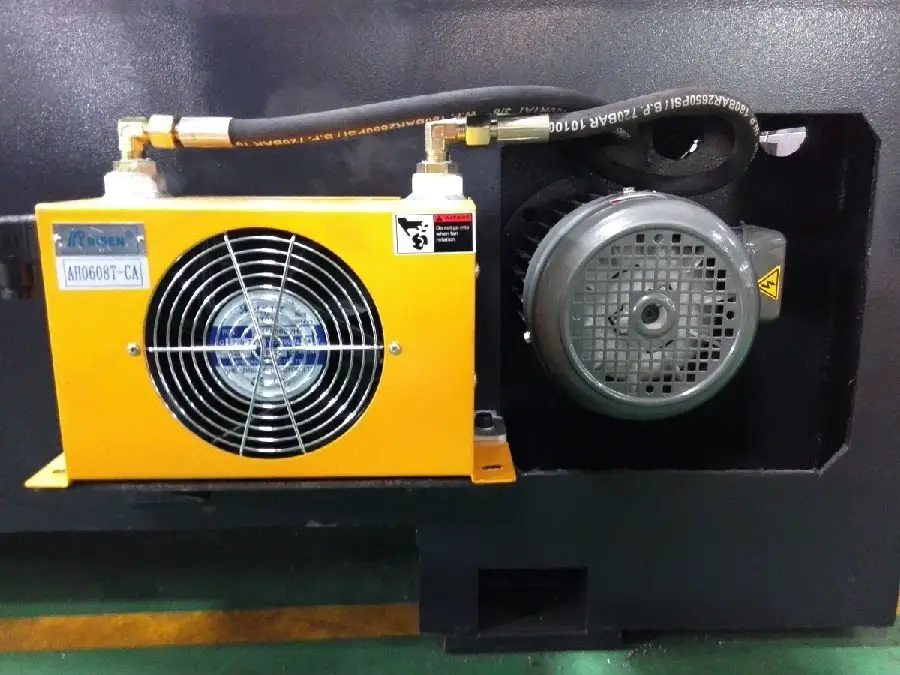

   (1) Cooler hidráulico
   (2) Motor da bomba hidráulica Use 2 hp









Máquina de moagem de torno CNC personalizado jsway 25

Máquina de moagem de torno CNC personalizado jsway 26

      (1) armários elétricos para 4 eixo tipo CNC Machine

      (2) Yaskawa Servo Pack para motor do eixo

      (3) Motorista de servo de Yaskawa para eixo x e motor do eixo y

       (4) Schneider Switch

















Máquina de moagem de torno CNC personalizado jsway 27





      (1) Painel do controlador

      (2) o controlador pode ser alterado para Syntec, GSK e assim por diante

      (3) o controlador pode ser definido em inglês

      (4) Temos Jstomi e JSWay dois logotipos.














pressure gate.jpg




 Portão de pressão








Máquina de moagem de torno CNC personalizado jsway 29









      (1) Todo

       (2) Todo











PACKING AS BELOW

Máquina de moagem de torno CNC personalizado jsway 30













Máquina de moagem de torno CNC personalizado jsway 31














Máquina de moagem de torno CNC personalizado jsway 32




































Características da empresa
1. Máquina-ferramenta Co. do CNC de Zhongshan JSTOMI, Ltd. é uma empresa de fabricação global de alta qualidade que integra pesquisas e desenvolvimento, produção, vendas e serviços.
2.  Máquina-ferramenta Co. do CNC de Zhongshan JSTOMI, Ltd. é forte por seu r&D e capacidade de produção.
3.  Máquina-ferramenta Co. do CNC de Zhongshan JSTOMI, Ltd. empurra a estratégia de saída. Inquérito!

Contate-Nos
Congratulamo-nos com designs e idéias personalizados e é capaz de atender aos requisitos específicos. Para mais informações, visite o site ou entre em contato diretamente com perguntas ou dúvidas.
