Máquina-ferramenta Co. do CNC de Guangdong JSWAY, Ltd. desde 2004.

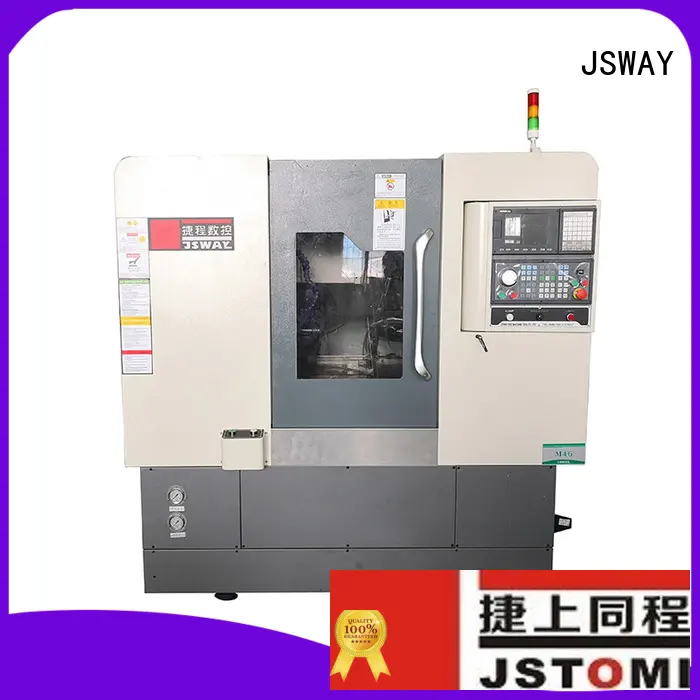

torno de cama inclinado eixo para o local de trabalho JSWAY 1
torno de cama inclinado eixo para o local de trabalho JSWAY 2
torno de cama inclinado eixo para o local de trabalho JSWAY 3
torno de cama inclinado eixo para o local de trabalho JSWAY 4
torno de cama inclinado eixo para o local de trabalho JSWAY 5
torno de cama inclinado eixo para o local de trabalho JSWAY 6
torno de cama inclinado eixo para o local de trabalho JSWAY 7
torno de cama inclinado eixo para o local de trabalho JSWAY 8
torno de cama inclinado eixo para o local de trabalho JSWAY 9
torno de cama inclinado eixo para o local de trabalho JSWAY 10
torno de cama inclinado eixo para o local de trabalho JSWAY 1
torno de cama inclinado eixo para o local de trabalho JSWAY 2
torno de cama inclinado eixo para o local de trabalho JSWAY 3
torno de cama inclinado eixo para o local de trabalho JSWAY 4
torno de cama inclinado eixo para o local de trabalho JSWAY 5
torno de cama inclinado eixo para o local de trabalho JSWAY 6
torno de cama inclinado eixo para o local de trabalho JSWAY 7
torno de cama inclinado eixo para o local de trabalho JSWAY 8
torno de cama inclinado eixo para o local de trabalho JSWAY 9
torno de cama inclinado eixo para o local de trabalho JSWAY 10

torno de cama inclinado eixo para o local de trabalho JSWAY

Marca:
JSWAY
Local de origem:
China
Número de modelo:
CFG46/CFG56
Certificação:
CE/ISO
Disponibilidade OEM/ODM:
NO
Tempo de entrega:
25Dias
Transporte:
Por mar/trem
Capacidade de fornecimento:
150 Conjunto/mês
MOQ:
1definir
Condições de pagamento:
L/C, T/T,
investigação
Termo de preço
EXW FOB CIF
Prazo de pagamento
Depósito T/T L/C30\%
MOQ
1 definir
Porto mais próximo
shenzhenguangzhouzhongshan
Força Empresarial
  • A JSTOMI possui um centro profissional de atendimento ao cliente para pedidos, reclamações e consulta dos clientes.
Vantagens da empresa
1. Torno CNC de cama inclinado da Zhongshan Jstomi CNC Machine Tool Co., Ltd. é razoável e compacto na estrutura.
2. Este produto atende às expectativas dos clientes quanto à funcionalidade, confiabilidade e durabilidade.
3. Todas as pessoas que usaram este produto elogiaram que ele é durável e forte, portanto, não se desgastará dentro de um ano ou menos.


torno de cama inclinado eixo para o local de trabalho JSWAY 11
torno de cama inclinado eixo para o local de trabalho JSWAY 12



Principais vantagens do produto


torno de cama inclinado eixo para o local de trabalho JSWAY 13


torno de cama inclinado eixo para o local de trabalho JSWAY 14
Fuso de alta precisão
Fuso tipo manga original de Taiwan, com 3 frontais&2 rolamentos traseiros de ultra-alta precisão do Japão para garantir alta rigidez e precisão durável. Saída radial do fuso<3um Velocidade mais rápida do fuso até 5000 rpm
torno de cama inclinado eixo para o local de trabalho JSWAY 15
Transporte
Eixo Z com fuso de 40mm, potente & alta velocidade O eixo X/Z usa rolamento duplo e estrutura de pré-tração para que a precisão da usinagem permaneça a mesma, independentemente de a máquina estar no estado quente ou frio. O carro pode instalar de 5 a 8 ferramentas. A altura central das ferramentas é de 60 mm
torno de cama inclinado eixo para o local de trabalho JSWAY 16
Proteção segura para eixo X/Z
Prova completa e boa proteção do parafuso linear & caminho guia


torno de cama inclinado eixo para o local de trabalho JSWAY 17
Usinagem Eficiente
Velocidade de movimento mais rápida do eixo X/Z até 36M/min (definimos 30M/min na fábrica) Pode montar alimentador automático de barras e transportador de cavacos para implementar usinagem automática de alta velocidade e alta eficiência.
torno de cama inclinado eixo para o local de trabalho JSWAY 18
Estrutura da cama
Estrutura inclinada de 45°, descarga suave de cortes. A base processada por fresagem pórtico de uma só vez, garantindo a precisão da máquina.
torno de cama inclinado eixo para o local de trabalho JSWAY 19
Motor de fuso
Motor assíncrono 5,5 / 7,5KW, tempo acessório de 0 a 3500RPM apenas 1 segundo.



Parâmetro da máquina



PARAMETER









CAPACITY









CFG46

CFG56

Furo do fuso

56MM

66 MM

máx. diâmetro do material

45MM

52 MM

 Balanço máximo sobre a cama

350MM

350milímetros

Comprimento máximo de usinagem

100MM

100 milímetros

máx. deslocamento do eixo X

715MM

715 milímetros

máx. curso do eixo Z

280MM

280 milímetros

Eixo X/Z em movimento rápido

30 M/MIN

30m/min

Precisão de reposição (x/z)

x≤0,007mm   z≤0,015mm

x≤0,007mm   z≤0,015mm




MOTOR



Servo motor

5.5KW

7.5KW

Velocidade do fuso

4500R/MIN

3000rpm/min

 Servo motor do eixo X

0.85KW

1.3KW

Servo motor do eixo Z

0.85KW

1.3KW

TOOLS

 Ferramentas do tipo gangue

6-8

6-8



OTHERS


Capacidade total instalada

9 KW

13 KW

Tamanho

2025X1385X1910

2025X1385X1910

N.W.

2700KG

2750KG


MACHINING RANGE



COLLET

Diâmetro

Comprimento

CFG46

CFG56

CFG46

CFG56

4-45 mm

4-52

5-100 mm

5-80 mm

CHUCK

4-160 mm

4-200 mm

5-100 mm

5-80 mm



Detalhes da figura



torno de cama inclinado eixo para o local de trabalho JSWAY 20
Armário limpo
torno de cama inclinado eixo para o local de trabalho JSWAY 21
Máquina cnc chinesa
torno de cama inclinado eixo para o local de trabalho JSWAY 22
Máquina de torno cnc


torno de cama inclinado eixo para o local de trabalho JSWAY 23
Tanque de água refrigerante independente
torno de cama inclinado eixo para o local de trabalho JSWAY 24
Cobertura completa para a base
torno de cama inclinado eixo para o local de trabalho JSWAY 25
Cobertura total do eixo XZ


torno de cama inclinado eixo para o local de trabalho JSWAY 26
Painel inglês
torno de cama inclinado eixo para o local de trabalho JSWAY 27
Motor de fuso Duochuan
torno de cama inclinado eixo para o local de trabalho JSWAY 28
Fuso Posa


torno de cama inclinado eixo para o local de trabalho JSWAY 29
Tampa do eixo Z
torno de cama inclinado eixo para o local de trabalho JSWAY 30
Eixo X com freio
torno de cama inclinado eixo para o local de trabalho JSWAY 31
Cilindro de Taiwan


torno de cama inclinado eixo para o local de trabalho JSWAY 32
Porta de pressão



Embalagem e envio



Esta máquina é amplamente utilizada em peças de LED, peças de smartphones, peças industriais de precisão, peças hidráulicas, cigarros eletrônicos, peças ópticas, acessórios de válvula, dispositivos médicos e aviação industrial.



Entre em contato conosco e ganhe dois mandris de pinça grátis!

Anote os dados da sua empresa e confirme o pedido, você receberá mais dois mandril de pinça!

Dimensão da máquina e dimensão da embalagem


torno de cama inclinado eixo para o local de trabalho JSWAY 33


torno de cama inclinado eixo para o local de trabalho JSWAY 34
torno de cama inclinado eixo para o local de trabalho JSWAY 35
torno de cama inclinado eixo para o local de trabalho JSWAY 36
torno de cama inclinado eixo para o local de trabalho JSWAY 37





Características da empresa
1. Ao longo dos anos, Zhongshan Jstomi CNC Machine Tool Co., Ltd. Evoluiu de uma empresa de manufatura tradicional para um líder no design e fabricação de torno de cama inclinado.
2. Máquina-ferramenta Co. do CNC de Zhongshan JSTOMI, Ltd. possui todos os tipos de equipamentos de precisão e equipamentos de teste completos necessários para a produção.
3. Nossa empresa é construída sobre uma base de valores. Esses valores incluem trabalho árduo, construção de relacionamentos e prestação de serviços superiores aos nossos clientes. Esses valores garantem que os produtos fabricados retratem a imagem da empresa de nossos clientes. Obtenha cotação! Nosso objetivo é: exceder as expectativas de nossos clientes de serviço, qualidade e valor. Uma vez que esta finalidade foi estabelecida, nós nos esforçamos para cultivar nossa equipe de atendimento ao cliente, melhorar a qualidade e o valor do produto. Obtenha cotação! Zhongshan Jstomi CNC Machine Tool Co., Ltd. tem trabalhado em estreita colaboração com os clientes para desenvolver soluções. Obter citação!
Contate-Nos
Congratulamo-nos com designs e idéias personalizados e é capaz de atender aos requisitos específicos. Para mais informações, visite o site ou entre em contato diretamente com perguntas ou dúvidas.
