Vantagens da empresa
1.
A fabricação do torno da torre CNC JSWAY envolve uma ampla gama de estágios. Eles incluem compra de materiais metálicos, processamento de peças, soldagem, montagem e teste. Suas peças são instaladas firmemente, o que impedirá que a deflexão ou vibração aconteça
2.
Em resumo, a máquina de roteador CNC possui excelente qualidade, preço razoável, características distintas e uma grande circulação previsível. Cada acessório do produto é feito por conta própria, garantindo sua precisão de usinagem
3.
A qualidade do produto está em sintonia com os padrões estabelecidos pela indústria e foi aprovada em certificados internacionais. O produto é certificado sob CE e ISO 9001

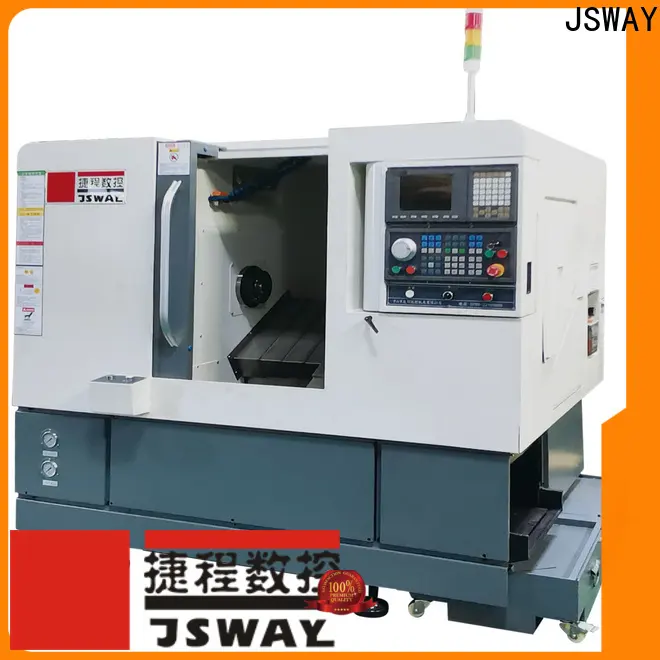

A máquina CNC de 2 eixos com ferramenta de grupo é um tipo específico de torno CNC ou centro de torneamento CNC que utiliza um sistema de ferramentas de grupo para operações de usinagem. As máquinas CNC de 2 eixos Gang Tool costumam ser soluções econômicas para a produção de lotes pequenos e médios de peças de precisão devido ao seu sistema de ferramentas eficiente e capacidades de usinagem de alta velocidade
Torno de 2 eixos
A série de tornos de base inclinada de 2 eixos combina design de máquina comprovado com tecnologia avançada em controle e fabricação A confiabilidade e a estabilidade tornam-nos favoritos entre oficinas exigentes e produções internas A torre reforçada e a estrutura rígida do corpo da máquina permitem maior eficiência de torneamento com melhor acabamento e maior vida útil da ferramenta – resultando em maior produtividade e lucratividade em todos os aspectos Atualize sua competitividade global hoje.
√ Mandril de 3 mandíbulas de até 15″ com capacidade de barra de 5,15″
√ Diâmetro máximo de torneamento de até 35,4″ e comprimento máximo de torneamento de 82″
√ Torre de 12 estações de alta velocidade/alta precisão
√ Formas de caixa de aterramento de precisão e endurecidas por indução
√ Cama inclinada de 45° com fundição Meehanite® de peça única para amortecimento e estabilidade superiores
√ Parafusos de esferas de precisão C3 de alta qualidade e pré-tensão para maior precisão
√ Sistema de lubrificação automática, válvulas de retenção dosadas e distribuidor de pistão
Características:
● A máquina CNC de 2 eixos adota trindade mecânica, elétrica e pneumática, de acordo com o design ergonômico do layout das comodidades, proteção totalmente fechada, estrutura compacta, área de economia, fácil operação e fácil manutenção.
● O processo de instalação do eixo X/Z é muito avançado, a velocidade de processamento é rápida, o tamanho do processamento é muito preciso e a régua da máquina quente e fria quase não muda. A velocidade de processamento pode atingir até 36 m/min, o valor de fábrica é definido como 30 m/min.
● O fuso de precisão vertical Taiwan POSA / ROYAL, com balanceamento dinâmico de precisão, e os rolamentos são lubrificados com graxa importada permanente, mantêm o fuso girando suavemente em alta velocidade e reduzem a deformação térmica ao mínimo. Alta velocidade de corte de até 6.000 r/min, pode ser processamento de alto brilho.
● A máquina cnc de 2 eixos é conectada ao servo motor e ao parafuso de avanço diretamente para as direções vertical e horizontal, rolamentos de haste de chumbo Japão NSK para garantir a alta precisão da transmissão.
● Torno de 2 eixos Com sistema de lubrificação intermitente automática de alto desempenho, que pode lubrificar o trilho guia da base e a haste X/Z em tempo hábil para garantir que a superfície do trilho guia e a haste vertical e horizontal estejam sempre em bom estado de lubrificação.
● torno cnc 2 eixos Com porta-ferramentas tipo horizontal, cujo arranjo e ajuste são mais convenientes. O dispositivo automático de extração de material pode ser instalado no porta-ferramentas e controlado pelo sistema de controle numérico, realizando facilmente a automação da colaboração on-line. Para melhorar a eficiência da produção.
|
Modelo n °
|
M36
|
|
Tipo de máquina
|
Máquina de torneamento e fresagem
|
|
AXES
|
XZ
|
|
Sistema operacional
|
LNC 5800 ou
SYNTEC 22TA
|
|
Capacidade de processamento
|
Diâmetro máximo da barra (MM)
|
35
|
|
Diâmetro máximo de rotação (MM)
|
280
|
|
Comprimento máximo de processamento (MM)
|
100
|
|
Curso máximo do eixo X (MM)
|
810
|
|
Curso máximo do eixo Y (MM)
|
N |
|
Curso máximo do eixo Z (MM)
|
280
|
|
Taxa de movimento mais rápida do eixo X/Z (M/MIN)
|
30
|
|
Taxa de movimento mais rápida do eixo Y (M/ MIN)
|
N |
|
Altura central (MM)
|
60
|
|
Precisão
|
Precisão de posicionamento de repetição do eixo X (MM)
|
0.005
|
|
Precisão de posicionamento de repetição do eixo Y (MM)
|
N |
|
Precisão de posicionamento de repetição do eixo Z (MM)
|
0.008
|
|
Motor
|
Motor do eixo (KW)
|
3.7
|
|
Motor do eixo X (KW)
|
0.85
|
|
Motor do eixo Y (KW)
|
N |
|
Motor do eixo Z (KW)
|
0.85
|
|
Motor principal de potência (KW)
|
N |
|
Motorista
|
Acionamento do eixo (KW)
|
5.5
|
|
Acionamento do eixo X (KW)
|
1.0 |
|
Acionamento do eixo Z (KW)
|
1.0 |
|
Ferramentas
|
quantidade |
5-10
|
|
Ferramentas elétricas
|
N |
|
Outros
|
Potência total da máquina (aproximada, KW)
|
8.0 |
|
Fuso: Taiwan Pusen
|
A2-4
|
|
Cilindro: JSWAY personalizado (polegadas)
|
5 |
|
Tamanho (aproximado, MM)
|
2200x1480x1750
|
|
Peso (aproximado, KG)
|
2900
|
Alta precisão, vida durável, estável, alta eficiência, operação simples e fácil manutenção
Características da empresa
1.
Máquina-ferramenta Co. do CNC de Guangdong JSWAY, Ltd. foi profundamente confiável por nossos clientes para nossa máquina de roteador CNC de alta qualidade.
2.
Com Solid Technology Foundation, Guangdong Jsway CNC Machine Tool Co., Ltd. é até um alto nível de tecnologia nacional.
3.
A JSWAY adere ao princípio da máquina de moagem CNC para venda para melhorar ainda mais sua competitividade central e recursos de desenvolvimento sustentável. Entre em contato!
