Descrição do torno multifuncional
O torno torno/fresador multifuncional, também conhecido como centro fresador-torneador ou máquina multitarefa, é uma máquina-ferramenta CNC altamente versátil, capaz de realizar operações de torneamento e fresamento em uma única configuração.

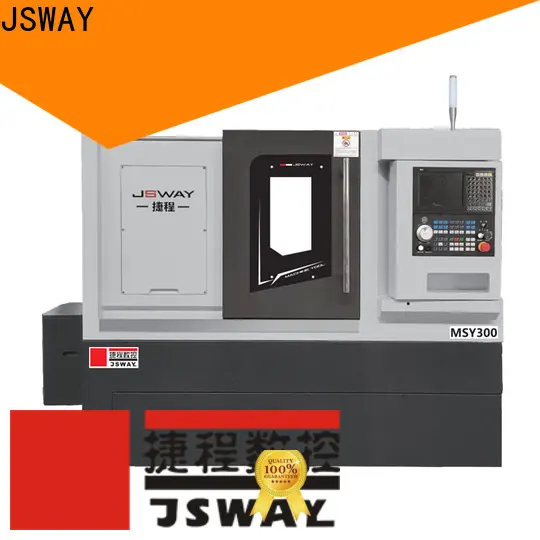

![multi purpose lathe machine]( "multi purpose lathe machine")
Funções completas: escultura, torneamento, fresamento, perfuração e rosqueamento
Componentes complicados (peça de trabalho) podem ser feitos de uma só vez.
|
Modelo n °
|
MSY500
|
|
Máquina
|
Fuso único + torre motorizada (com eixo Y interpolado)
|
|
AXES
|
|
X/YS/Z
|
|
Sistema operacional
|
|
JSWAY personalizado
|
|
Capacidade de processamento
|
Diâmetro máximo da barra do fuso (MM)
|
45
|
|
Diâmetro máximo da barra do subfuso (MM)
|
N |
|
Diâmetro máximo de rotação (MM)
|
N |
|
Comprimento máximo aditivo (MM)
|
500
|
|
Diâmetro máximo de processamento (MM)
|
400
|
|
Curso máximo do eixo X (MM)
|
200
|
|
Eixo YS Curso máximo (MM)
|
+-50
|
|
Curso máximo do eixo Z (MM)
|
500
|
|
Taxa de movimento mais rápida do eixo X/Z (M/MIN)
|
30
|
|
Precisão
|
Precisão de posicionamento repetido (MM)
|
0.005
|
|
Motor
|
Potência do fuso (KW)
|
11
|
|
Velocidade do fuso (RPM)
|
4500
|
|
Potência do subfuso (KW)
|
|
|
Servo motor do eixo X (KW)
|
1.8
|
|
Servo motor do eixo Y (KW)
|
1.8
|
|
Servo motor do eixo Z (KW)
|
1.8
|
|
Ferramentas
|
Quantidade (pedaços)
|
12
|
|
Outros
|
Potência total da máquina (aproximado, KW)
|
23.0 |
|
Fuso:
|
|
|
Cilindro: JSWAY personalizado (polegadas)
|
|
|
Dimensão (LWH, aproximado, MM)
|
3122x2100x1920
|
|
Peso (aproximado, kg)
|
4500
|

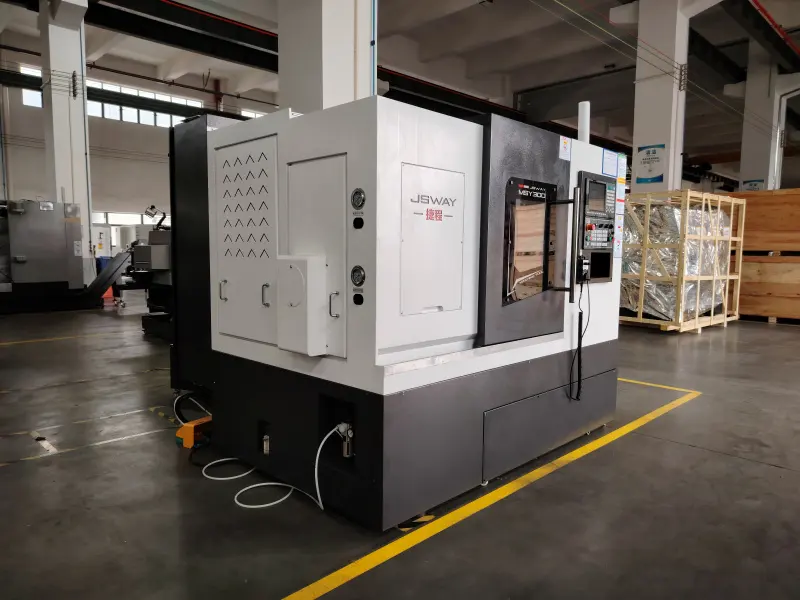

Torno multifuncional com eixo Y interpolado
O torno do eixo Y é uma máquina CNC extrapequena e de grande diâmetro com um envelope de trabalho generoso. A adição do eixo Y e ferramentas motorizadas permite fresamento, furação e rosqueamento para aumentar a capacidade da máquina. Esta máquina oferece o melhor desempenho pelo dinheiro – o melhor valor – em sua classe.
Características:
● Pegada extra pequena
● Fuso de grande diâmetro
● Fresamento, furação e rosqueamento no eixo Y
● Altas rpm e velocidades rápidas
Usinagem multieixos: o
Centro de usinagem CNC
normalmente apresentam vários eixos de movimento, incluindo:
Eixo x: movimento horizontal paralelo ao torno ' eixo do fuso.
Eixo y: movimento vertical perpendicular ao torno ' eixo do eixo S, permitindo a moagem fora do centro e a flexibilidade adicional da usinagem.
Eixo z: movimento longitudinal ao longo do torno ' S leito, controlando a profundidade do corte.
Eixo C: Rotação do fuso, permitindo operações de indexação e contorno.
Eixo B (opcional): Rotação de acessórios de ferramentas motorizadas para realizar operações de fresamento, furação e rosqueamento em vários ângulos.
Geometrias complexas: com recursos multieixos, tornos de torneamento/fresamento podem produzir peças com geometrias complexas, incluindo recursos como contornos, bolsões, ranhuras, furos, roscas e cones. Essa versatilidade os torna adequados para usinar componentes com designs complexos e tolerâncias restritas.
