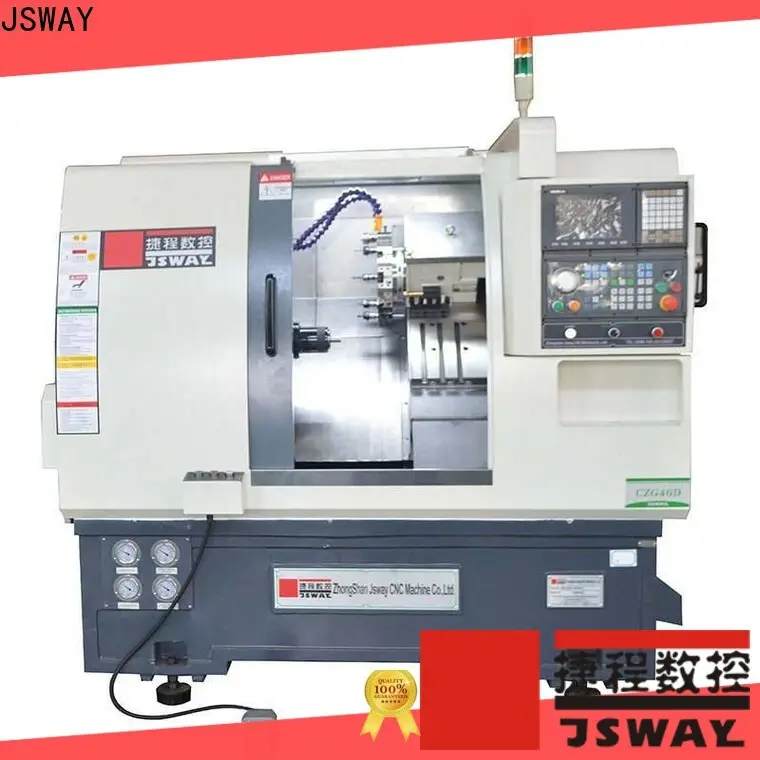

Recurso da máquina de torno CNC com torre CFG46D
1、8 ~ 10 Turreta da estação foram usados neste modelo.
2 、 Eixo z com parafuso de cabeceamento de φ40mm, poderoso e alta velocidade.
3 、 Proteção inteira dentro da máquina com espaço maior, prova de água e bits
4 、 alta velocidade de usinagem até 4500r/m, acabamento extremamente suave
5 、 INVERIAÇÃO DE ALTA precisão de alta precisão, mantenha -se quase a mesma precisão, tanto a máquina de frio ou de calor
6 、 Velocidade de viagem até 36 m/min.
Parâmetro técnico do torno CNC Machine Tool CFG46D
| NC | TAIWAN/CHINA | LNC/SYNTEC/GSK |
| Fuso | POSA de Taiwan | A2-4/46 |
| Torre | Lio Shing | 8/10 estação |
| Servo motor | YASKAWA | 1300W |
| Motor de fuso/servo motor de fuso | Xangai senlima/sfc | 4.0KW/5.5KW |
| Conversor de frequência / driver de frequência | V/T | 5.5KW/7.5KW |
| Parafuso de avanço | HIWIN/PMI | C3, nível PⅡ |
| Consequência | NSK,FAG | Nível P4 |
| Acoplador de parafuso de avanço | Feito em alemão | alto nível de precisão |
| PARAMETER | ||
| CFG46D | ||
| Capacidade | Furo do fuso | 56milímetros |
| máx. diâmetro do material: | 45milímetros | |
| Diâmetro máximo de usinagem | 350milímetros | |
| máx. comprimento de usinagem | 150milímetros | |
| máx. deslocamento do eixo X | 720milímetros | |
| máx. curso do eixo Z | 280milímetros | |
| Eixo X/Z em movimento rápido | 36m/min | |
| Precisão de reposicionamento | 0.005milímetros | |
| Motor | Conversor de frequência/Servo motor | 4.0kW/5,5kW |
| Velocidade do fuso | 5000 r/min | |
| Servo motor do eixo X | 1300W | |
| Servo motor do eixo Z | 1300W | |
| Ferramentas | Ferramentas do tipo gangue | 8+3 |
| Ferramenta ao vivo | NO | |
| Outros | Capacidade total instalada | 6KW |
| Tamanho | 2025*1385*1910 | |
| N.W. | 2750KG |
(1) O eixo A2-5 é de Taiwan
(2) Use o rolamento NSK de nível P4 do Japão
(3) A alta velocidade de até 4500 rpm.
(4) O máximo. Através do diâmetro do material da barra é de 35 mm.
(5) pode instalar 5 polegadas de mandril
(6) pode instalar 5 polegadas hidraumáticas de 3 mandíbulas
(1) O motor do fuso é de Shanghai SFC.
(2) pode usar o motor de frequência de 5kW ou o motor servo de 5,5kW
(3) A alta velocidade de até 4500 rpm.
(4) O motor servo pode obter o torque maior ao girar baixo
Pacote de servo e servo de servo e eixo X/Z
(1) Corpo da máquina do torno CNC do tipo gangue.
(2)
Eixo x e montagem do eixo z
Guia linear e parafuso de bola
Rolamento nsk
(1) Corpo da máquina do torno CNC do tipo gangue.
(2) Montagem do eixo X e do eixo Z.
(3) cama inclinada para o tipo de gangue.
(4) parafuso de chumbo Hiwin e casal
(5) rolamento NSK.
Exemplo de usinagem
(1) Cobertura completa para o modelo CNC Tipo CNC Machine CFG46D.
(2) Aço inoxidável para cobertura.
(3) Turret pode instalar 8 ferramentas.
(4) Free, forneça 2 titulares de ferramentas longos e 2 curtos
(1) 1300W Yaskawa Servo Motor para eixo x
(2) 1300W Yaskawa Servo Motor para eixo Z
(3) 36 m/min para velocidade de viagem
1) Cilindros hidráulicos de Taiwan.
(1) Motor do sistema hidráulico e motor de resfriamento
(2) Motor do sistema hidráulico por 1 hp.
(1) armários elétricos para gangue tipo CNC torno
(2) Magmeet Driver de frequência de Shenzhen para o motor do eixo
(3) Motorista de servo de Yaskawa para eixo x e motor do eixo y
(4) Schneider Switch
(1) Painel do controlador
(2) o controlador pode ser alterado para Syntec, GSK, LNC e assim por diante
(3) o controlador pode ser definido em inglês
(4) Temos Jstomi e JSWay dois logotipos.
(1) Todo
(2) Todo
Embalagem: em estojo de madeira como seguir
Tamanho da embalagem (mm)
| 2300 | 1740 | 2150 |
