Máquina VMC de Função Multi Jsway Multi à venda para fábrica
1. A JSWAY CNC torneira a máquina passou por alguns estágios importantes de produção. Eles cobrem a preparação de matérias-primas, usinagem de peças, chapeamento e anodização, montagem e teste. Feito pela alta tecnologia, o produto atende ao alto padrão internacional
2. O produto tem sido elogiado pelos clientes no mercado global e se tornou mais aplicável. Sua interface foi projetada para ser simples e elegante
3. O produto atende aos padrões internacionais de qualidade, que foi aprovado pelos certificados internacionais. Suas peças são instaladas firmemente, o que impedirá que a deflexão ou vibração aconteça
4. Ele passou por uma série de verificações de qualidade antes do envio. Graças ao artesanato, seu tamanho não mudará quando estiver ligado novamente
5. Uma grande quantidade de tempo e esforço são necessários para o seu desempenho. E os controles de qualidade são implementados em todos os níveis de toda a cadeia de suprimentos para garantir a qualidade superior deste produto. Ele passará por um teste de equilíbrio dinâmico para detectar e corrigir o rotor, fazendo com que atenda aos requisitos para uso
O único torno cnc eixo y O design oferece versatilidade, rigidez e alto desempenho para clientes que executam a usinagem de componentes mais complexos.
● A configuração de fuso duplo permite usinagem frontal e traseira. ● Funcionalidade do eixo C no fuso principal e no subfuso ● A funcionalidade do eixo Y promove fresamento lateral e frontal, furação e rosqueamento. | ● A torre dinâmica de 12 estações garante fresagem, perfuração e rosqueamento eficientes. ● O fuso de alta precisão acomoda mandris de coleta e mandris de 3 mandíbulas. ● Taxas de avanço dos eixos X, Z, Y: 24/24/10 M/min. |
Fabricante de máquina de torno de 5 eixos Torno CNC com eixo Y
Características:
1. Torno CNC com eixo y tem função de gravação. Esse recurso permite que desenhos e padrões complexos sejam gravados na superfície de uma peça de trabalho, agregando valor estético ao produto final. Com movimentos precisos e controle sobre a profundidade e largura dos cortes, os tornos CNC de 5 eixos com eixo Y podem criar gravações detalhadas em diversos materiais, como metal, madeira, plástico e muito mais. Isso não apenas melhora o apelo visual do produto final, mas também adiciona exclusividade e personalização a ele.

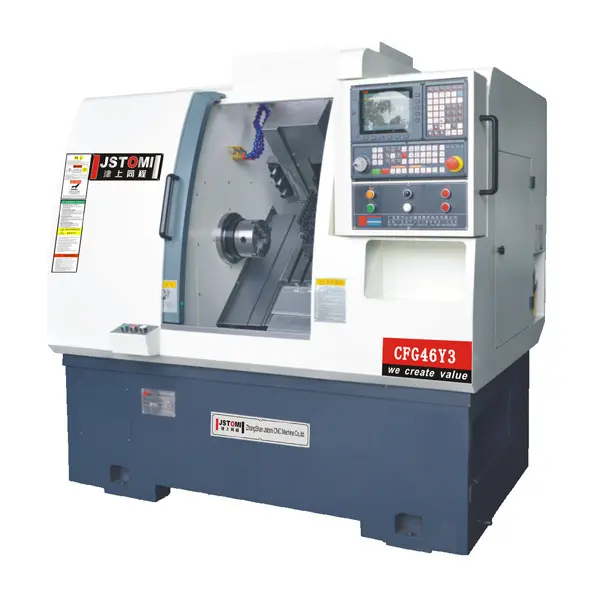

2 O torno CNC com eixo Y é para torneamento, fresamento lateral e furação. Este torno CNC avançado, equipado com eixo Y, oferece recursos versáteis para usinagem de peças e componentes complexos. Com sua capacidade de realizar operações de torneamento, fresamento lateral e furação em uma única configuração, o torno CNC CFG46Y3 é uma solução eficiente para reduzir o tempo de produção e aumentar a produtividade. Sua estrutura rígida e engenharia de precisão garantem alta precisão e repetibilidade em cada corte. O recurso do eixo Y permite a usinagem descentralizada, proporcionando aos operadores mais flexibilidade na criação de formas e contornos complexos
3. O torno CNC com eixo y tem grande espaço para usinagem, o deslocamento do eixo Z/X é longo. Ele permite que peças maiores e mais complexas sejam usinadas com precisão e exatidão. O eixo y também oferece flexibilidade adicional nos tipos de operações de corte que podem ser executadas, incluindo perfuração, rosqueamento, rosqueamento e contorno. Com um curso mais longo do eixo Z/X, os tornos CNC do eixo y são capazes de lidar com uma ampla variedade de tamanhos e formatos de peças
5. Engrenagem japonesa, sons baixos, alta precisão para ferramenta viva do eixo Y Torno CNC de 5 eixos Oferece uma ampla gama de flexibilidade em termos de usinagem de peças complexas e intrincadas. O recurso de ferramenta viva do eixo Y permite a usinagem simultânea em vários eixos, reduzindo bastante a necessidade de reposicionamento e melhorando a eficiência geral.
6. Fuso com função de indexação do eixo C Isto permite a usinagem de peças cilíndricas complexas com características como furos, ranhuras e roscas em diferentes ângulos. A função de indexação do eixo C funciona girando a peça em seu eixo central enquanto ela está sendo usinada.
Parâmetro Técnico r :
NC | TAIWAN/GUANGZHOU | LNC/SYNTEC/GSK |
fuso | Taiwan Posa | Fuso A2-5/46 |
Servo motor do eixo X.Z | Japão YASKAWA | 1300 W |
Servo motor do eixo Y | Japão YASKAWA | 750W |
fuso servo motor | Japão YASKAWA | 4.4 KW |
pacote servo de fuso | Japão YASKAWA | 5.5 KW |
parafuso de avanço/trilho de avanço | Taiwan HIWIN/PMI | C3 , nível Dois |
consequência | Japão NSK, Alemanha FAG | Nível P4 |
acoplador para parafuso de avanço | da Alemanha | alta precisão |
Parâmetro |
|
|
Capacidade | furo do fuso | ¢56 mm |
M machado. diâmetro do material | ¢45 mm | |
M machado. diâmetro de usinagem | ¢350 mm | |
M machado. longo h de usinagem | 200 milímetros | |
M machado deslocamento do eixo x | 720 milímetros | |
M machado viagem do eixo z | 280 milímetros | |
M machado deslocamento do eixo Y | 155 milímetros | |
velocidade rápida (eixo x/eixo z) | 36/36/20 m/min | |
precisão de reposição | 0.005 milímetros | |
Motor | servomotor de fuso | 4.4 KW |
velocidade do fuso | 3000 rpm | |
Servo motor do eixo X/Z | 1300 W | |
Servo motor do eixo Y | 750 W | |
servomotor para unidade de potência | 850 W / 75 0 W | |
Ferramentas | ferramentas do tipo gangue | 5 -- 7 |
ferramenta elétrica viva total Unidade | 3 | |
tamanho do porta-ferramentas vivas | ER20/25 | |
Outros | poder total | 7KW |
tamanho( L x L x H ) | 2025*1385*1910 | |
N.W. | 2 900 KGS |
