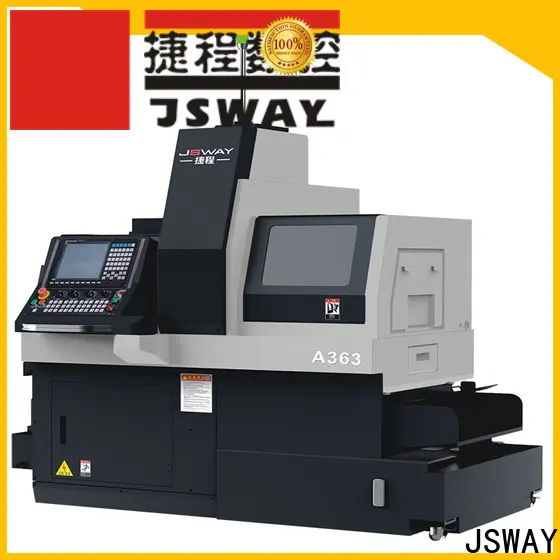

Torno automático tipo suíço JSWAY A363
Torno automático tipo suíço é um tipo de torno automático de fuso único torno cnc suíço é usado para fazer peças delgadas.
Princípio de funcionamento do torno automático tipo suíço
No cabeçote, o movimento de deslizamento é iniciado pelo came da correia que está preso ao eixo de comando. Conseqüentemente, o avanço longitudinal é obtido. Há uma escova redonda e dura na cabeça da ferramenta ou suporte que ajuda a guiar a barra. O suporte de ferramentas consiste em cinco ferramentas de corte de ponta única para realizar múltiplas operações.
No suporte de ferramentas, o estoque de barras de torno suíço é feito para passar radialmente através das ferramentas de corte. Após o deslizamento do cabeçote e o avanço longitudinal serem dados, todas as ferramentas no cabeçote começam a remover o material da barra. Essas ferramentas podem passar por várias operações ao mesmo tempo.
As operações de corte, como torneamento e agricultura, são realizadas principalmente pelas ferramentas em uma configuração horizontal. As ferramentas na configuração vertical podem realizar outras operações, como corte inferior, chanframento, serrilhado e corte. O cabeçote volta à sua posição original após finalizar o processo de usinagem.
Principais vantagens do produto
1. O fuso principal usa fuso mecânico, portanto, potência para a barra de grande diâmetro. Pode ter corte pesado
Parâmetro da máquina
PARAMETER | |||
A363-5/A363-6 | |||
CONTROLLER | Sistema | Syntec | Syntec |
velocidade rápida | 36m/min(X:24m/min) | 36m/min(X:24m/min) | |
PROCESSING RANGE
| diâmetro de fixação do fuso | 7-35 mm | 7-35 mm |
comprimento do material de alimentação único | 170milímetros | 170milímetros | |
diâmetro máximo de perfuração do fuso | 14milímetros | 14milímetros | |
diâmetro máximo de rosqueamento do fuso | M8*P1.25 | M8*P1.25 | |
Diâmetro máximo do furo lateral | 10milímetros | 10milímetros | |
SPINDLE
| S1 potência do fuso | 4.4KW | 4.4KW |
Velocidade máxima S1 | 6000rpm | 6000rpm | |
C1 indexação | 0.015° | 0.015° | |
fuso através do furo | 36milímetros | 36milímetros | |
SPINDLE TABLE STROKE | manga fixa | 170milímetros | 170milímetros |
manga móvel | 170milímetros | 170milímetros | |
TOOLS | ferramentas de corte | 6 ferramentas 12*12 ou 5 ferramentas 16*16 (opcional) | 6 ferramentas 12*12 ou 5 ferramentas 16*16 (opcional) |
Ferramentas elétricas laterais S3 | 5 ferramenta viva ER16 | 5 ferramenta viva ER16 | |
Ferramentas elétricas laterais S3 Velocidade máxima. | 6000rpm | 6000rpm | |
Potência do motor S3 | 1.0KW | 1.0KW | |
Ferramentas de face final S5 | / | 5 movimentos fixos ER16+3 (opcional) | |
Diâmetro máximo de perfuração S5 | / | 10milímetros | |
S5 máx. diâmetro de rosqueamento | / | M8*P1.25 | |
Ferramentas laterais S5 Velocidade máxima | / | 6000rpm | |
Potência do motor S5 | / | 1.0KW | |
POWER | Servo motor Y1 Z1 | 0.8KW | 0.8KW |
Servomotor X1 | 1.3KW | 1.3KW | |
DIMENSION | Tamanho( L x L x H ) | 1900*1300*1740milímetros | 1900*1300*1740milímetros |
N.W |
| 3450KG | 3500KG |
Vantagem de fabricação Jie Cheng
◪ Alta potência, corte rápido e forte, multifuncional
◪ Potência do motor axial XYZ 1300 w, 850 w de servo motor
◪ Porca de parafuso para a porca
◪ Passo de 12 mm do parafuso
◪ Acuidade da velocidade do fuso da cabeça motorizada da placa de arrasto 30 mm
◪ Parafuso para mancal duplo fixo
◪ Cabeça motorizada padrão S3 (opcional S4, S5), diversidade funcional
◪ Usinagem de peças longas de 230 mm13
◪ Máquina ferramenta de 4 toneladas
