Máquina-ferramenta Co. do CNC de Guangdong JSWAY, Ltd. desde 2004.
Fornecedor da máquina de torno suíço de diâmetro jsway para oficina
Características comuns dos tornos tipo suíço JSWAY CNC
1. Fuso: Fuso de precisão de personalização JSWAY. 2. Rolamento de haste de precisão Japão NSK-P4. 3. Trilho guia de precisão P2 autolubrificante HIWIN de Taiwan. 4. Fuso: motor de eixo elétrico de 4,4KW. 5. Cabeçote motorizado lateral do fuso principal S3 (ferramenta elétrica ER20 x 5PCS) com servo motor YASKAWA 1KW. | 6. Base final do fuso subprincipal S4 base de ferramenta fixa ER16 x 5PCS + ferramenta elétrica ER16 x 8PCS com servo motor YASKAWA. 7. Extremidade do eixo principal S5 base de ferramenta fixa ER16 x 4PCS + ferramenta elétrica ER20 x 3PCS com servo motor YASKAWA. 8. Base da ferramenta final do eixo principal 16x16mm x 5PCS + 20x20mm x 1PC. 9. Componentes pneumáticos SMC/AIRTAC. 10. Componente elétrico SCHNEIDER/CHNT |

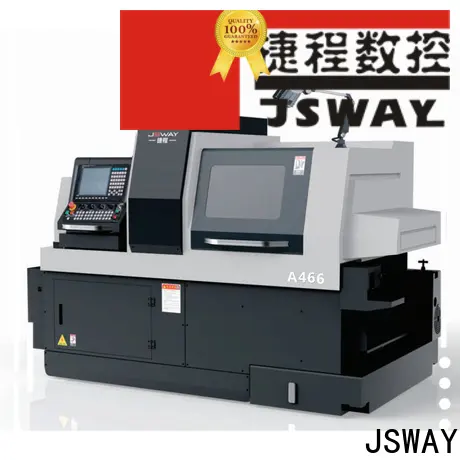

A466D Eixo Mecânico de 6 Eixos Grande Quantidade de Ferramentas CNC Torno Suíço - Grande Processamento Hidráulico Forte Haste de Parafuso Opcional Plug-in Ferramenta Viva Rosca Girando Controlador SYNTEC
| Modelo n ° | A466 | |
| Tipo estrutural | Tipo de ferramenta horizontal | |
| Sistema operacional | FANUC ou SYNTEC | |
| AXES | X1Y1Z1 + X2Y2Z2 | |
| Taxa de deslocamento rápido (M/min) | Eixo X 30, outros 36 | |
| Capacidade de processamento | O diâmetro da barra segurada pelo fuso (MM) | 7-45 |
| Diâmetro máximo de perfuração do fuso (MM) | 12 | |
| Diâmetro máximo de rosqueamento do fuso (M) | M10 | |
| O diâmetro da barra segura pelo subfuso (MM) | 7-35 | |
| Diâmetro máximo de furação do subfuso (MM) | 8 | |
| Diâmetro máximo de rosqueamento do subfuso (M) | M6 | |
| Diâmetro máximo de perfuração do cabeçote motorizado de fresamento lateral (MM) | 10 | |
| Diâmetro máximo de rosqueamento do cabeçote motorizado de fresamento lateral (M) | M8 | |
| Fuso | Potência do fuso (KW) |
FANUC 5.5-7.5
SYNTEC 4.4 |
| Potência do subfuso (KW) |
FANUC 3.7-5.5
SYNTEC 4.4 | |
| Velocidade máxima do fuso (RPM) | 6000 | |
| Mesa de fuso | Curso da bucha guia móvel da articulação do fuso (MM) | 220 |
| Movimento máximo | Sem bucha guia (opcional, MM) | 360 |
| Ferramentas | Quantidade de ferramentas de torneamento (peças) | 16x16MM,5 peças + 20x20MM,1 peça |
| Ferramenta elétrica lateral (peças) | ER20,5 peças | |
| Ferramenta de face final do fuso (peças) |
ferramentas fixas ER16,4 peças +
ferramentas elétricas ER20, 3 peças | |
| Ferramenta de face final do subfuso (peças) |
ferramentas fixas ER16,5 peças +
ferramentas elétricas ER16, 8 peças | |
| Ferramenta lateral do subfuso | N | |
| Quantidade total de ferramentas | 31 | |
| Velocidade máxima da cabeça motorizada (RPM) | 5500 | |
| Outros | Tamanho (LWH, aproximado, MM） | 2700x1450x1800 |
| Peso (aproximado, KG) | 3800 | |
| Configuração opcional | Função de compensação térmica | Y |
| Função automática de quebra de cavacos | Y | |
