Jsway Axis CNC Torno eixo online para workshop
Fuso elétrico, 4000-5000 RMP.
Um torno CNC de 2 eixos normalmente oferece movimento ao longo de dois eixos primários:
Eixo x: movimento horizontal paralelo ao torno ' eixo do fuso. Ele controla a posição da ferramenta de corte ao longo da peça de trabalho & diâmetro 39.
Eixo z: movimento vertical perpendicular ao torno ' eixo do fuso. Controla o movimento longitudinal da ferramenta de corte ao longo do comprimento da peça.
Funções opcionais:
Instalação de braço robótico, carga e descarga automática.
A função principal de um torno CNC de 2 eixos é realizar operações de torneamento, onde a peça gira enquanto uma ferramenta de corte de ponto único remove o material para criar características cilíndricas, como diâmetros, conicidades, ranhuras, roscas e contornos.

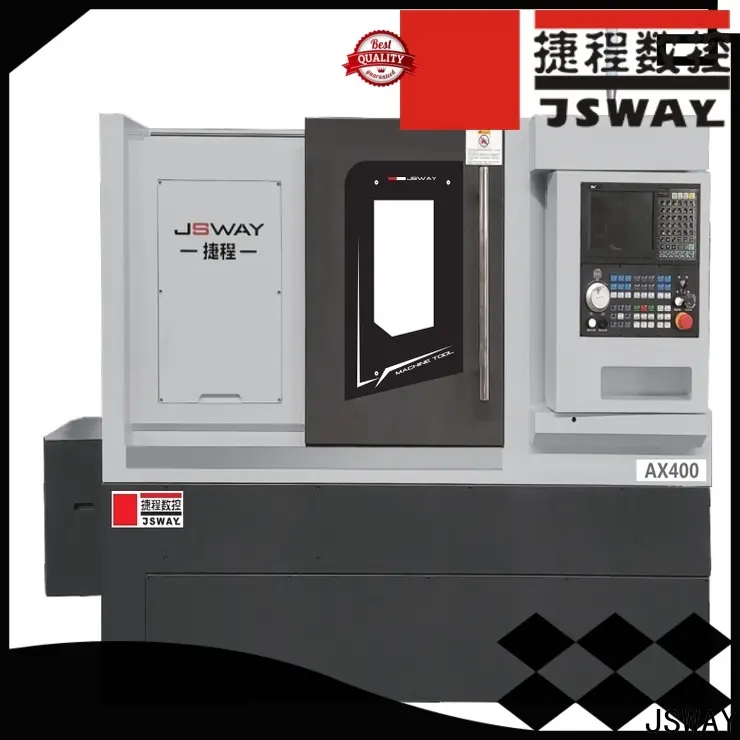

| Modelo | AX400 | |
| Tipo de máquina | Torre com motor de fuso único (sem eixo Y) | |
| AXES | XZ | |
| Sistema operacional | SNYTEC 220 TB ou FANUC OI-TR PLUS | |
| Capacidade de processamento | Diâmetro máximo da barra (MM) | 45 |
| Diâmetro máximo de rotação (MM) | ||
| Comprimento máximo de processamento (MM) | 360 | |
| Curso máximo do eixo X (MM) | ||
| Curso máximo do eixo Y (MM) | N | |
| Curso máximo do eixo Z (MM) | ||
| Taxa de movimento mais rápida do eixo X/Z (M/MIN) | 30 | |
| Taxa de movimento mais rápida do eixo Y (M/MIN) | N | |
| Precisão | Precisão de posicionamento repetido dos eixos X e Z (MM) | 0.005 |
| Precisão de posicionamento repetido do eixo Y (MM) | N | |
| Precisão de posicionamento repetido do eixo Z (MM) | 0.005 | |
| Motor | Potência do fuso (KW) | 11.0 |
| Velocidade máxima do fuso (RPM) | ||
| Servo motor do eixo X (KW) | 1.8 | |
| Servo motor do eixo Z (KW) | 1.8 | |
| Motor de troca de ferramenta da torre (KW) | 0.75 | |
| Ferramentas | Número de fileiras de facas | |
| Ferramentas elétricas | 12-16 | |
| Outros | Potência total da máquina (KW) | |
| Fuso: personalização JSWAY | A2-5 | |
| Cilindro: JSWAY personalizado (polegada) | 6 | |
| Rolamento: Japão NSK ou Alemanha FAG | P4 | |
| Tamanho (LWH, aproximado, MM) | 2000x1750x1700 | |
| Peso (aproximado, kg) | 3000 | |
