torno de alta precisão CNC torno para o local de trabalho
Características comuns dos tornos tipo suíço JSWAY CNC
1. Fuso: Fuso de precisão de personalização JSWAY. 2. Rolamento de haste de precisão Japão NSK-P4. 3. Trilho guia de precisão P2 autolubrificante HIWIN de Taiwan. 4. Fuso: motor de eixo elétrico de 4,4KW. 5. Cabeçote motorizado lateral do fuso principal S3 (ferramenta elétrica ER20 x 5PCS) com servo motor YASKAWA 1KW. | 6. Base final do fuso subprincipal S4 base de ferramenta fixa ER16 x 5PCS + ferramenta elétrica ER16 x 8PCS com servo motor YASKAWA. 7. Extremidade do eixo principal S5 base de ferramenta fixa ER16 x 4PCS + ferramenta elétrica ER20 x 3PCS com servo motor YASKAWA. 8. Base da ferramenta final do eixo principal 16x16mm x 5PCS + 20x20mm x 1PC. 9. Componentes pneumáticos SMC/AIRTAC. 10. Componente elétrico SCHNEIDER/CHNT |

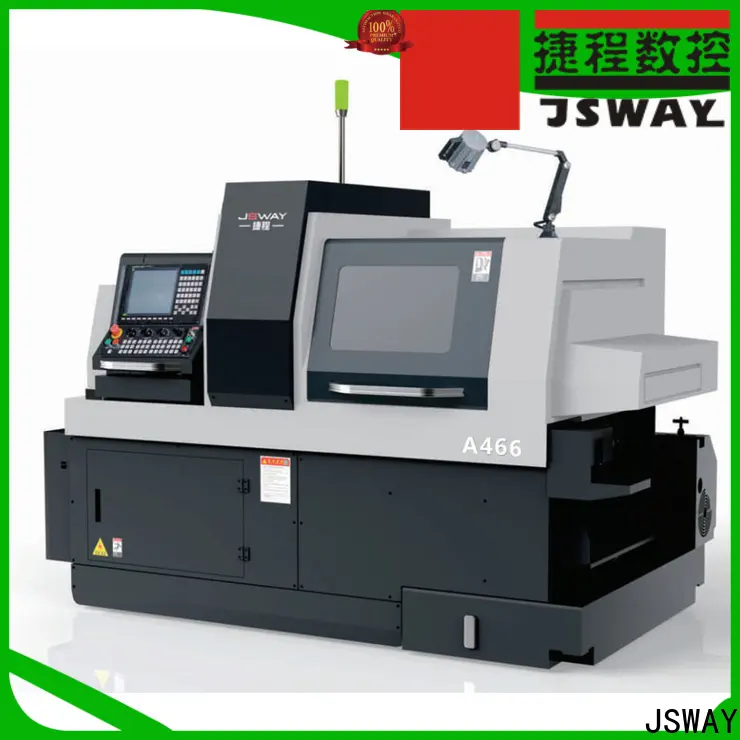

A466D Eixo Mecânico de 6 Eixos Grande Quantidade de Ferramentas CNC Torno Suíço - Grande Processamento Hidráulico Forte Haste de Parafuso Opcional Plug-in Ferramenta Viva Rosca Girando Controlador SYNTEC
| Modelo n ° | A466 | |
| Tipo estrutural | Tipo de ferramenta horizontal | |
| Sistema operacional | FANUC ou SYNTEC | |
| AXES | X1Y1Z1 + X2Y2Z2 | |
| Taxa de deslocamento rápido (M/min) | Eixo X 30, outros 36 | |
| Capacidade de processamento | O diâmetro da barra segurada pelo fuso (MM) | 7-45 |
| Diâmetro máximo de perfuração do fuso (MM) | 12 | |
| Diâmetro máximo de rosqueamento do fuso (M) | M10 | |
| O diâmetro da barra segura pelo subfuso (MM) | 7-35 | |
| Diâmetro máximo de furação do subfuso (MM) | 8 | |
| Diâmetro máximo de rosqueamento do subfuso (M) | M6 | |
| Diâmetro máximo de perfuração do cabeçote motorizado de fresamento lateral (MM) | 10 | |
| Diâmetro máximo de rosqueamento do cabeçote motorizado de fresamento lateral (M) | M8 | |
| Fuso | Potência do fuso (KW) |
FANUC 5.5-7.5
SYNTEC 4.4 |
| Potência do subfuso (KW) |
FANUC 3.7-5.5
SYNTEC 4.4 | |
| Velocidade máxima do fuso (RPM) | 6000 | |
| Mesa de fuso | Curso da bucha guia móvel da articulação do fuso (MM) | 220 |
| Movimento máximo | Sem bucha guia (opcional, MM) | 360 |
| Ferramentas | Quantidade de ferramentas de torneamento (peças) | 16x16MM,5 peças + 20x20MM,1 peça |
| Ferramenta elétrica lateral (peças) | ER20,5 peças | |
| Ferramenta de face final do fuso (peças) |
ferramentas fixas ER16,4 peças +
ferramentas elétricas ER20, 3 peças | |
| Ferramenta de face final do subfuso (peças) |
ferramentas fixas ER16,5 peças +
ferramentas elétricas ER16, 8 peças | |
| Ferramenta lateral do subfuso | N | |
| Quantidade total de ferramentas | 31 | |
| Velocidade máxima da cabeça motorizada (RPM) | 5500 | |
| Outros | Tamanho (LWH, aproximado, MM） | 2700x1450x1800 |
| Peso (aproximado, KG) | 3800 | |
| Configuração opcional | Função de compensação térmica | Y |
| Função automática de quebra de cavacos | Y | |
