Fabricantes de torno suíço de boa qualidade AIXS Alta eficiência no local de trabalho
Produtos Descrição

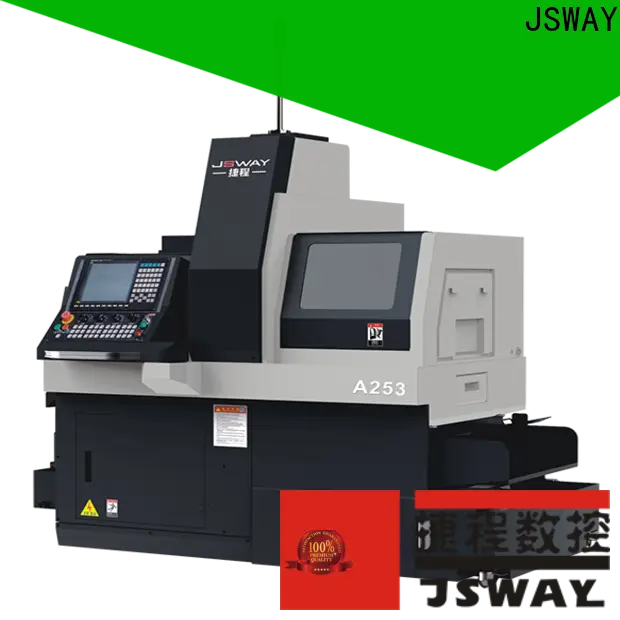

CNC Swiss Lathe A253 é uma máquina compacta e de alta precisão para a fabricação de componentes de metal e plástico, ideal para peças personalizadas e complexas. Ele vem pronto para funcionar com software e acessórios necessários, ocupa pouco espaço e permite usinagem versátil. ' é adequado para projetos de pequeno a médio porte, oferecendo precisão e economia de custos.
 |  |
O que torna um torno suíço diferente?
Os tornos do tipo suíço são projetados para fabricar peças pequenas e precisas. O torno automático CNC tipo suíço é diferente de um torno convencional em vários aspectos.
Primeiro, os tornos do tipo suíço ocupam menos espaço e requerem menos espaço do que um torno convencional. Em segundo lugar, os tornos CNC suíços têm um comprimento de base mais curto, o que permite uma usinagem mais precisa de peças menores. Terceiro, os tornos do tipo suíço são equipados com sistemas de refrigeração de alta pressão que permitem a usinagem de materiais difíceis de cortar. Por fim, os tornos do tipo suíço são equipados com ferramentas motorizadas, o que permite a usinagem de peças complexas com múltiplos eixos de rotação.
Os tornos do tipo suíço oferecem muitas vantagens em relação aos tornos convencionais e são uma ferramenta essencial para qualquer oficina especializada na usinagem de peças pequenas.
| Modelo n ° | A253 | |
| Tipo estrutural | Tipo de ferramenta horizontal | |
| Sistema operacional | FANUC ou SYNTEC | |
| AXES | XYZ | |
| Taxa de deslocamento rápido (M/min) | Eixo X 24, outros 30 | |
| Capacidade de processamento | O diâmetro da barra segurada pelo fuso (MM) | 5-25 |
| Diâmetro máximo de perfuração do fuso (MM) | 10 | |
| Diâmetro máximo de rosqueamento do fuso (M) | M8 | |
| O diâmetro da barra segura pelo subfuso (MM) | N | |
| Diâmetro máximo de furação do subfuso (MM) | N | |
| Diâmetro máximo de rosqueamento do subfuso (M) | N | |
| Diâmetro máximo de perfuração do cabeçote motorizado de fresamento lateral (MM) | 10 | |
| Diâmetro máximo de rosqueamento do cabeçote motorizado de fresamento lateral (M) | M8 | |
| Fuso | Potência do fuso (KW) |
FANUC 3.7
SYNTEC 5.5 |
| Potência do subfuso (KW) |
FANUC 3.7
SYNTEC 5.5 | |
| Velocidade máxima do fuso (RPM) | 6000 | |
| Mesa de fuso | Curso da bucha guia móvel da articulação do fuso (MM) | 200 |
| Movimento máximo | Sem bucha guia (opcional, MM) | 290 |
| Ferramentas | Quantidade de ferramentas de torneamento (peças) | 12x12MM,6 peças |
| Ferramenta elétrica lateral (peças) | ER20,5 peças | |
| Ferramenta de face final do fuso (peças) | ferramentas fixas ER16,6 peças | |
| Ferramenta de face final do subfuso (peças) | N | |
| Ferramenta lateral do subfuso | N | |
| Quantidade total de ferramentas | 17 | |
| Velocidade máxima da cabeça motorizada (RPM) | 5500 | |
| Outros | Tamanho (LWH, aproximado, MM） | 1900x1300x1740 |
| Peso (aproximado, KG) | 2500 | |
| Configuração opcional | Função de compensação térmica | N |
| Função automática de quebra de cavacos | N | |
Que tipos de peças são normalmente produzidas em tornos CNC suíços?
Tornos suíços são comumente usados para produzir peças pequenas com geometrias complexas e tolerâncias restritas, como componentes médicos, peças aeroespaciais e eletrônicos. Alguns exemplos de aplicações incluem:
– Componentes médicos, como instrumentos cirúrgicos, implantes e próteses
– Peças aeroespaciais, como conectores, acessórios e válvulas
– Componentes eletrônicos, como conectores, pinos e soquetes
– Componentes automotivos, como injetores de combustível, válvulas e conectores
– Peças de relógios de precisão, como engrenagens, parafusos e pinos
– Componentes de armas de fogo, como gatilhos, canos e pinos de disparo
– Componentes hidráulicos e pneumáticos, como acessórios e conectores
– Componentes dentários, como implantes, pilares e braquetes
– Componentes ópticos, como lentes, prismas e espelhos
– Fixadores, como parafusos, porcas e porcas
5 dicas para tornos suíços
Operar um tipo suíço não é o mesmo que operar um torno tradicional. Aqui estão algumas dicas para operadores CNC suíços.
QUANDO usar um torno automático cnc tipo suíço?
É melhor quando as peças possuem recursos fresados e torneados que exigem usinagem de precisão. A usinagem CNC suíça permite que muitos recursos de fresamento (planas, arestas hexagonais, ranhuras, rosqueamento à esquerda, etc.) sejam produzidos durante o processo de torneamento sem a necessidade de múltiplas configurações em equipamentos adicionais, proporcionando maior eficiência de produção com um único processo.
O processo de brochamento rotativo pode ser executado nessas máquinas para cortar formatos padrão ou personalizados em uma peça de trabalho.
Os processos de rosqueamento rígido centrado em ID ou fresamento de rosca podem ser executados no JSWAY CNC Swiss A253. Você também pode fresar roscas usando as ferramentas motorizadas. Existem várias empresas suíças de ferramentas onde você pode encontrar uma ferramenta perfeita para cada aplicação
Quando menores, são necessárias peças mais complexas. Normalmente, essas peças não são padronizadas e não podem ser adquiridas diretamente. Exemplos seriam parafusos invioláveis, porcas especiais, pinos, peças mecânicas personalizadas, inserções de bicos, dicas de escolha e colocação, joias antigas e peças de relógios, peças de armeiros, balas, facas personalizadas, fixadores, peças de carros rc e drones. JSWAY pode reduzir os prazos de entrega e oferece mais flexibilidade para o volume de produção em comparação com a terceirização da produção de peças para outras empresas
A maioria das peças do tipo Swiss tem menos de 1” (25 mm) de diâmetro, e a maioria tem menos de ¾” (19 mm) de diâmetro. Você pode fazer peças de 1 milímetro de diâmetro com menos de 0.0002" tolerância. Quando os volumes não são muito grandes para usar a cara e superdimensionada máquina cnc suíça, JSWAY oferece muita economia de custos, redução de prazo de entrega e mais flexibilidade. Entre em contato conosco para saber o nível de precisão que você pode obter!
