Detalhes do produto
A usinagem CNC da JSTOMI tem excelentes performances em virtude dos seguintes detalhes excelentes.Jstomi tem a capacidade de atender às diferentes necessidades. A usinagem CNC está disponível em vários tipos e especificações. A qualidade é confiável e o preço é razoável.
Comparação de produtos
A máquina de torno CNC da JSTOMI é comumente elogiada no mercado devido a bons materiais, mão fina, qualidade confiável e preço favorável.
Vantagens da empresa
1.
Estruturalmente seguro e adaptável ao torno de torno, a máquina CNC de 3 eixos é superior a outros produtos.
2.
Tem boa força. Toda a unidade e seus componentes possuem tamanhos adequados que são determinados pelas tensões para que não ocorram falhas ou deformações.
3.
Este produto reduzirá a necessidade de mão de obra para seu sistema altamente avançado. Isso reduzirá diretamente os custos trabalhistas.
Principais vantagens do produto

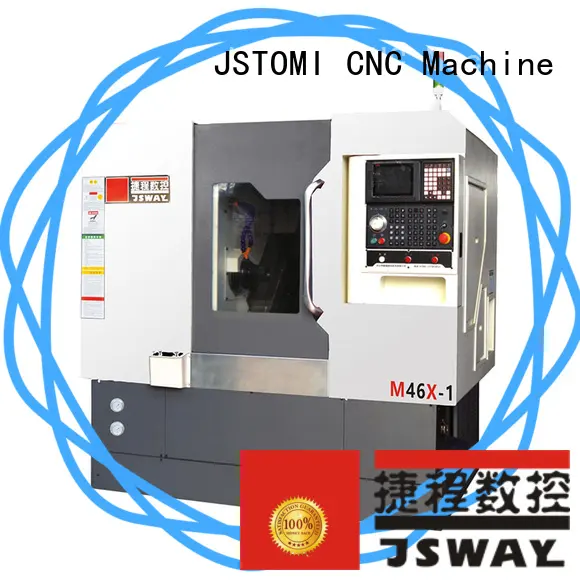

![Fornecedor de torno da máquina CNC de 3 eixos para peças axiais do motor 16]()
![Fornecedor de torno da máquina CNC de 3 eixos para peças axiais do motor 17]()
Fuso de alta precisão com polia síncrona
Fuso tipo manga original de Taiwan, com 3 frontais&2 traseiras do Japão de altíssima precisão Radial fora do eixo<3um
A precisão da indexação é de ±0,015°
![Fornecedor de torno da máquina CNC de 3 eixos para peças axiais do motor 18]()
Ferramenta de vida flexível
As ferramentas vivas podem ter combinações diferentes, podem cumprir a maior parte das perfurações laterais ou frontais simples.
![Fornecedor de torno da máquina CNC de 3 eixos para peças axiais do motor 19]()
Proteção segura para eixo X/Z
Prova completa e boa proteção do parafuso linear & caminho guia
![Fornecedor de torno da máquina CNC de 3 eixos para peças axiais do motor 20]()
Usinagem Eficiente
Velocidade de movimento mais rápida do eixo X/Z até 36M/min (definimos 30M/min na fábrica)
Pode montar alimentador automático de barras e transportador de cavacos para implementar usinagem automática de alta velocidade e alta eficiência.
![Fornecedor de torno da máquina CNC de 3 eixos para peças axiais do motor 21]()
Estrutura de base fundida de uma só peça
Estrutura inclinada de 45°, descarga suave de cortes. A base processada por fresagem pórtico de uma só vez, garantindo a precisão da máquina.
![Fornecedor de torno da máquina CNC de 3 eixos para peças axiais do motor 22]()
Motor de fuso
Motor Syntec síncrono + sensor de feedback duplo + motor de anel magnético 5,5KW, alta precisão de indexação
PARAMETER
|
|
|
CFG46X
|
M46X
|
CAPACITY
|
Furo do fuso
|
56MM
|
56 MM
|
máx. diâmetro do material:
|
45MM
|
45 MM
|
Balanço máximo sobre a cama
|
280MM
|
350milímetros
|
máx. comprimento de usinagem
|
100MM
|
100 milímetros
|
máx. deslocamento do eixo X
|
720MM
|
850 milímetros
|
máx. curso do eixo Z
|
280MM
|
330 milímetros
|
Eixo X/Z em movimento rápido
|
30 M/MIN
|
30m/min
|
Precisão de reposição (x/z)
|
x≤0,007mm z≤0,015mm
|
x≤0,007mm z≤0,015mm
|
MOTOR
|
Servo motor
|
4.4KW
|
5,9/7,5KW com anel magnético
|
Velocidade do fuso
|
3000R/MIN
|
5000 rpm/min
|
Servo motor do eixo X
|
1.3KW
|
1.3KW
|
Servo motor do eixo Z
|
1.3KW
|
1.3KW
|
Servo motor de ferramenta viva
|
0.85/1.3KW
|
0.85/1.3KW
|
TOOLS
| Ferramentas do tipo gangue
|
2-8
|
2-8
|
OTHERS
|
Capacidade total instalada
|
12 KW
|
12 KW
|
Tamanho
|
2025X1385X1910
|
2180X1623X1940
|
N.W.
|
2700KG
|
2950KG
|
MACHINING RANGE
|
|
Diâmetro
|
Comprimento
|
CFG46X
|
M46X
|
CFG46X
|
M46X
|
COLLET
|
4-45 mm
|
4-45 mm
|
5-100 mm
|
5-100 mm
|
CHUCK
|
4-160 mm
|
4-200 mm
|
5-100 mm
|
5-100 mm
|
Cobertura completa para a base
Tanque de água refrigerante independente
Ferramenta Lingving + perfuração de alta pressão
Anel magnético e freio de fuso
Esta máquina é amplamente utilizada em peças de LED, peças de smartphones, peças industriais de precisão, peças hidráulicas, cigarros eletrônicos, peças ópticas, acessórios de válvula, dispositivos médicos e aviação industrial.
Entre em contato conosco e ganhe dois mandris de pinça grátis!
Anote os dados da sua empresa e confirme o pedido, você receberá mais dois mandril de pinça!
Dimensão da máquina e dimensão da embalagem
![Fornecedor de torno da máquina CNC de 3 eixos para peças axiais do motor 30]()
Características da empresa
1.
Máquina-ferramenta Co. do CNC de Zhongshan JSTOMI, Ltd. é um fabricante profissional com anos de experiências no desenvolvimento e fabricação de torneira no doméstico.
2.
Máquina-ferramenta Co. do CNC de Zhongshan JSTOMI, Ltd. implementa a tecnologia na produção de 3 eixos CNC.
3.
Fornecer a melhor máquina de moagem CNC de 4 eixos e servir bem é a missão para a JSWAY cumprir. Obtenha preço! Zhongshan Jstomi CNC Machine Tool Co., Ltd. oferece aos clientes excelentes produtos e serviços. Obter preço!
