Máquina-ferramenta Co. do CNC de Guangdong JSWAY, Ltd. desde 2004.
2 eixo torno torno torno de cama inclinada CNC Torno Jsway Brand
- É muito fácil de manter, oferecendo mais conveniência. . O JSWAY é altamente elogiado entre os clientes devido a seus designs atraentes, acabamento perfeito e padrão único.
- Comparado com o normal, tem vantagens mais óbvias. É muito fácil de manter, oferecendo mais conveniência.
- É muito fácil de manter, oferecendo mais conveniência. . Nosso, é de ótimo desempenho para sua mais alta qualidade.
1. 2 Eixi torno é o recurso constante do Zhongshan Jstomi CNC Machine Tool Co., Ltd. 'Bed Slant CNC torno. Cada acessório do produto é feito por conta própria, garantindo sua precisão de usinagem
2. O produto não faz barulho durante a operação. Pode -se observar que o torno de cama inclinado tem um design óbvio diferente de outros produtos.
3. Com a adição de uma máquina de torno CNC de cama inclinada exclusiva, você pode capstan e torno de torre em uma fração do tempo que outras máquinas tomam. Com uma cobertura protetora completa, pode impedir que a água flua para ela.
4. Antes de serem enviados, ele será testado e operado em processo para garantir seus zero defeitos, a JSTOMI CNC Machine oferece mais recentes torre de torre projetados, tornos CNC a preços razoáveis.
5. É altamente recomendado para seu desempenho resistente ao desgaste. O JSWAY ocupa rapidamente o mercado com torno de torneamento CNC de alta qualidade, torno de torno e bom serviço.
6. O produto é versátil, flexível e altamente preciso. O torno de alta velocidade da empresa, o torno CNC para venda de venda foi exportado para muitos mercados no exterior.
Recurso da máquina de torno CNC com torre CFG46D
1、8 ~ 10 Turreta da estação foram usados neste modelo.
2 、 Eixo z com parafuso de cabeceamento de φ40mm, poderoso e alta velocidade.
3 、 Proteção inteira dentro da máquina com espaço maior, prova de água e bits
4 、 alta velocidade de usinagem até 4500r/m, acabamento extremamente suave
5 、 INVERIAÇÃO DE ALTA precisão de alta precisão, mantenha -se quase a mesma precisão, tanto a máquina de frio ou de calor
6 、 Velocidade de viagem até 36 m/min.
Parâmetro técnico do torno CNC Machine Tool CFG46D
| NC | TAIWAN/CHINA | LNC/SYNTEC/GSK |
| Fuso | POSA de Taiwan | A2-4/46 |
| Torre | Lio Shing | 8/10 estação |
| Servo motor | YASKAWA | 1300W |
| Motor de fuso/servo motor de fuso | Xangai senlima/sfc | 4.0KW/5.5KW |
| Conversor de frequência / driver de frequência | V/T | 5.5KW/7.5KW |
| Parafuso de avanço | HIWIN/PMI | C3, nível PⅡ |
| Consequência | NSK,FAG | Nível P4 |
| Acoplador de parafuso de avanço | Feito em alemão | alto nível de precisão |
| PARAMETER | ||
| CFG46D | ||
| Capacidade | Furo do fuso | 56milímetros |
| máx. diâmetro do material: | 45milímetros | |
| Diâmetro máximo de usinagem | 350milímetros | |
| máx. comprimento de usinagem | 150milímetros | |
| máx. deslocamento do eixo X | 720milímetros | |
| máx. curso do eixo Z | 280milímetros | |
| Eixo X/Z em movimento rápido | 36m/min | |
| Precisão de reposicionamento | 0.005milímetros | |
| Motor | Conversor de frequência/Servo motor | 4.0kW/5,5kW |
| Velocidade do fuso | 5000 r/min | |
| Servo motor do eixo X | 1300W | |
| Servo motor do eixo Z | 1300W | |
| Ferramentas | Ferramentas do tipo gangue | 8+3 |
| Ferramenta ao vivo | NO | |
| Outros | Capacidade total instalada | 6KW |
| Tamanho | 2025*1385*1910 | |
| N.W. | 2750KG |

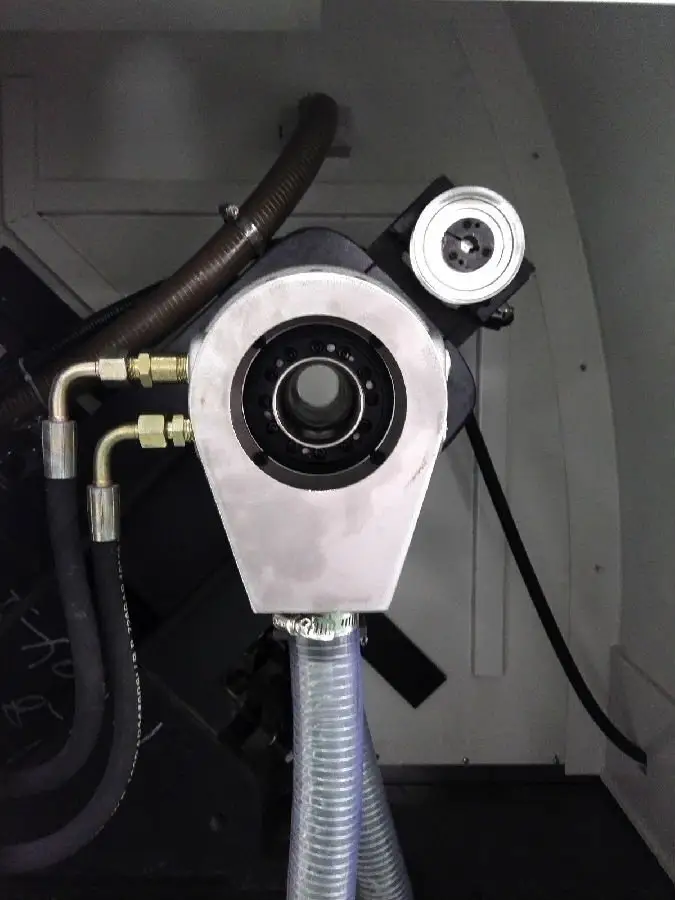

(1) O eixo A2-5 é de Taiwan
(2) Use o rolamento NSK de nível P4 do Japão
(3) A alta velocidade de até 4500 rpm.
(4) O máximo. Através do diâmetro do material da barra é de 35 mm.
(5) pode instalar 5 polegadas de mandril
(6) pode instalar 5 polegadas hidraumáticas de 3 mandíbulas
(1) O motor do fuso é de Shanghai SFC.
(2) pode usar o motor de frequência de 5kW ou o motor servo de 5,5kW
(3) A alta velocidade de até 4500 rpm.
(4) O motor servo pode obter o torque maior ao girar baixo
Pacote de servo e servo de servo e eixo X/Z

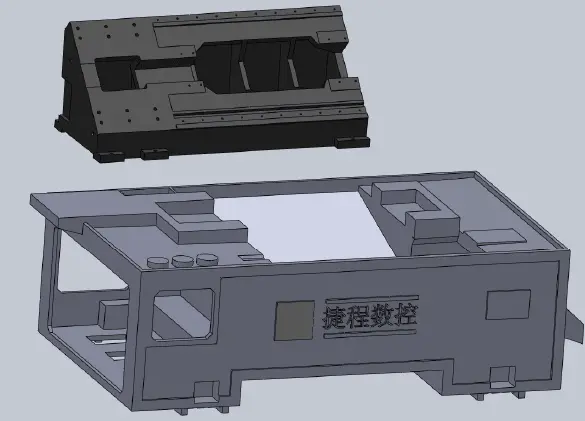

(1) Corpo da máquina do torno CNC do tipo gangue.
(2)

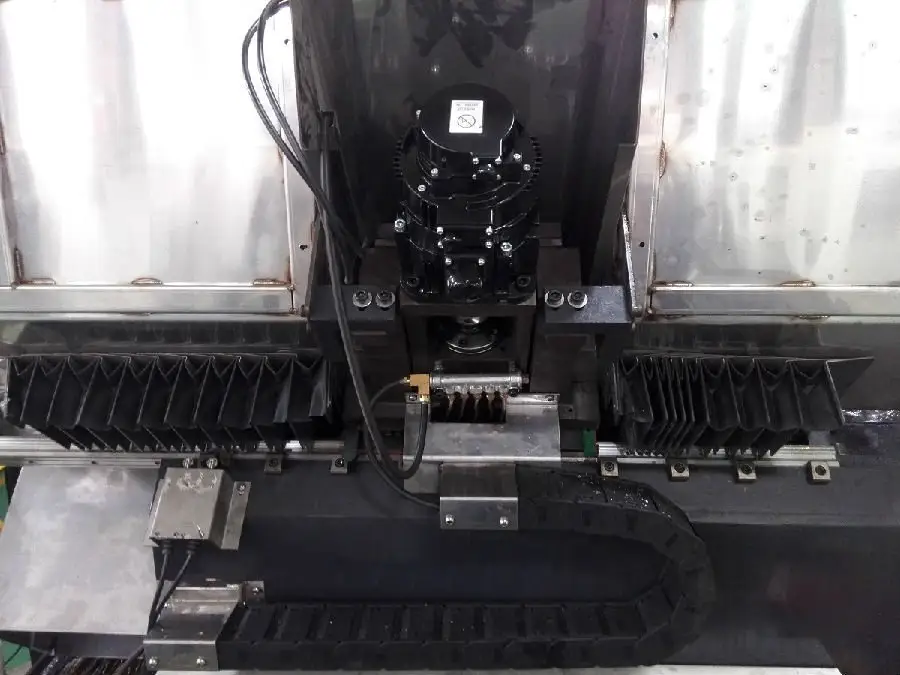

Eixo x e montagem do eixo z
Guia linear e parafuso de bola
Rolamento nsk

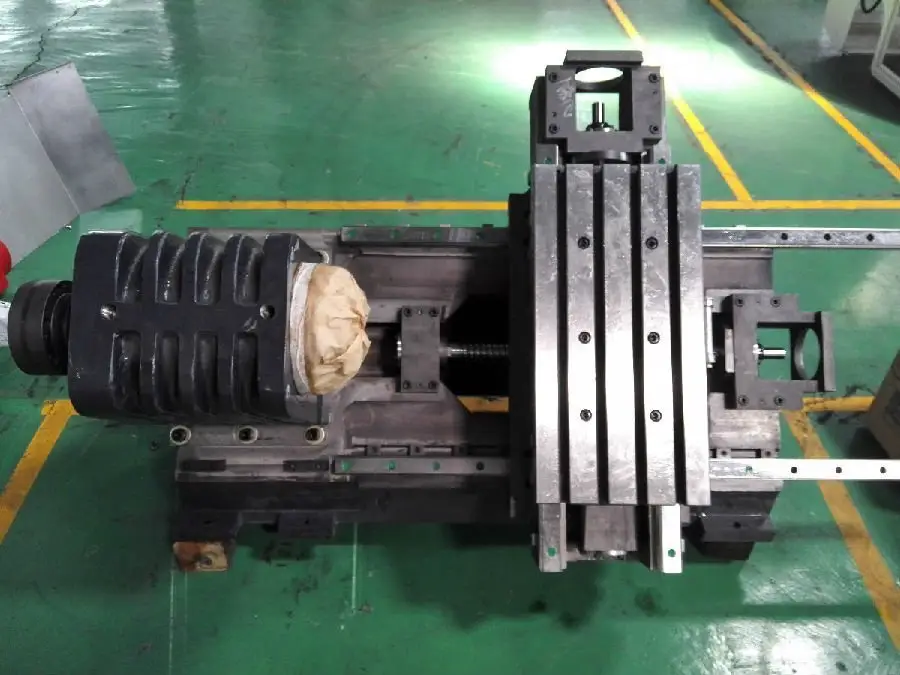

(1) Corpo da máquina do torno CNC do tipo gangue.
(2) Montagem do eixo X e do eixo Z.
(3) cama inclinada para o tipo de gangue.
(4) parafuso de chumbo Hiwin e casal
(5) rolamento NSK.

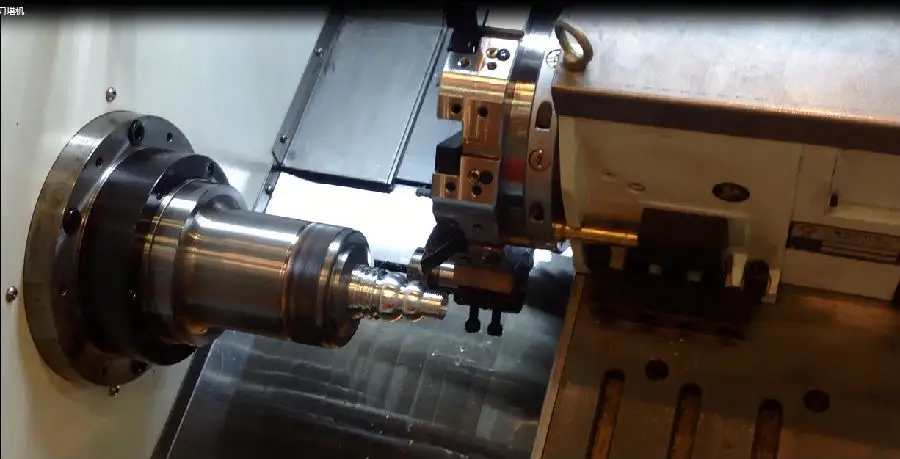

Exemplo de usinagem

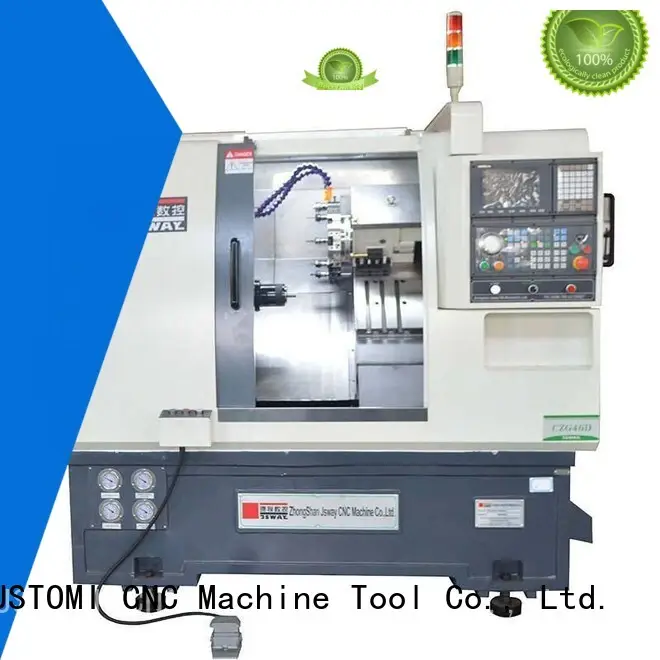

(1) Cobertura completa para o modelo CNC Tipo CNC Machine CFG46D.
(2) Aço inoxidável para cobertura.
(3) Turret pode instalar 8 ferramentas.
(4) Free, forneça 2 titulares de ferramentas longos e 2 curtos

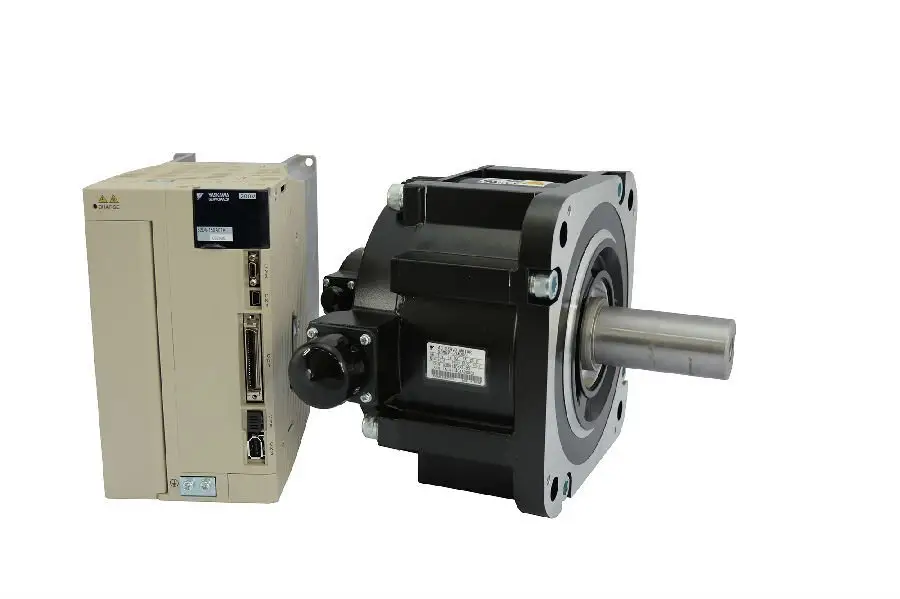

(1) 1300W Yaskawa Servo Motor para eixo x
(2) 1300W Yaskawa Servo Motor para eixo Z
(3) 36 m/min para velocidade de viagem
1) Cilindros hidráulicos de Taiwan.

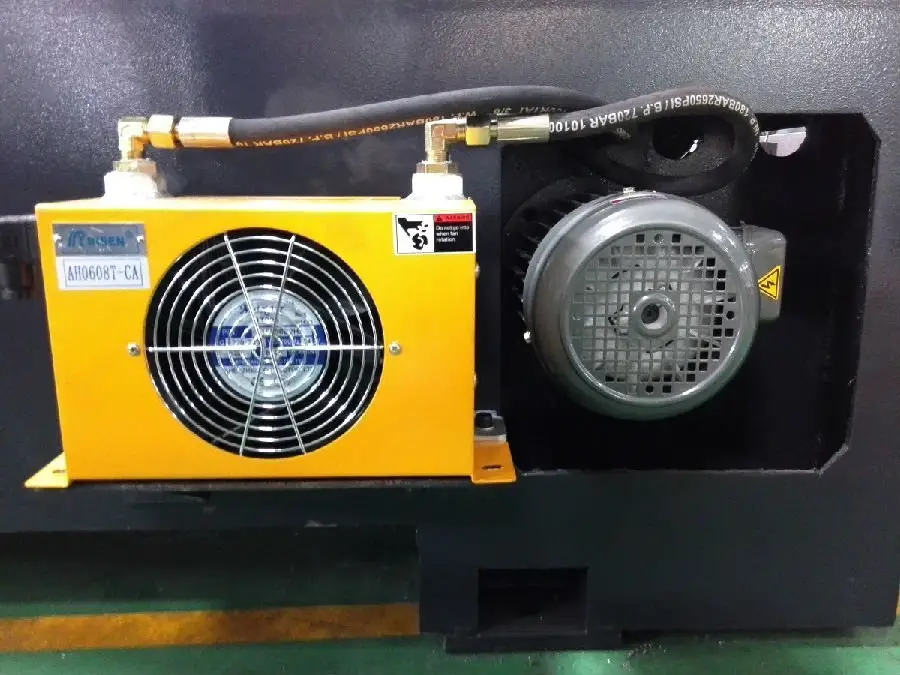

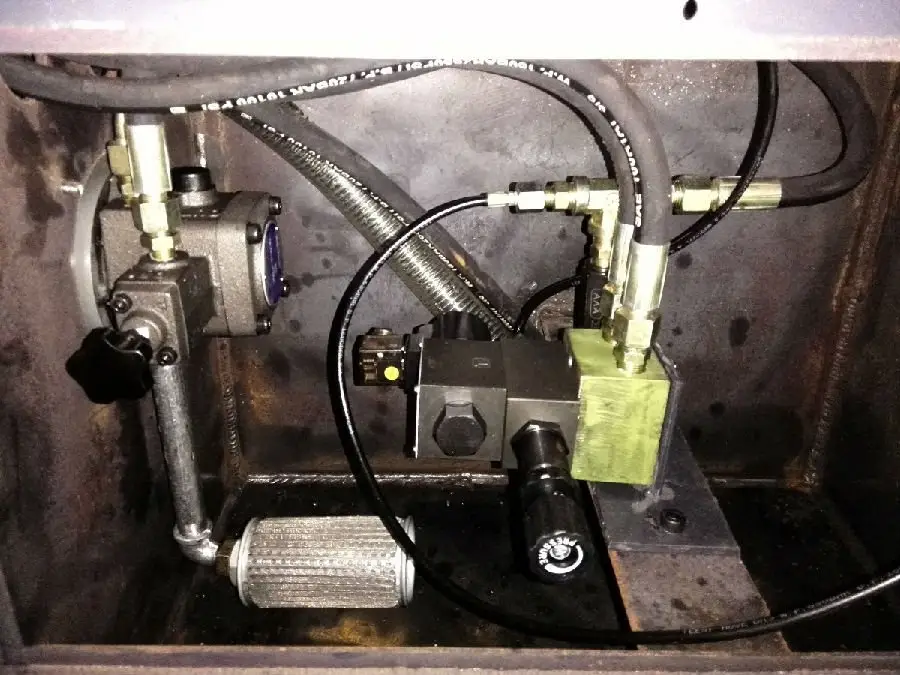

(1) Motor do sistema hidráulico e motor de resfriamento
(2) Motor do sistema hidráulico por 1 hp.

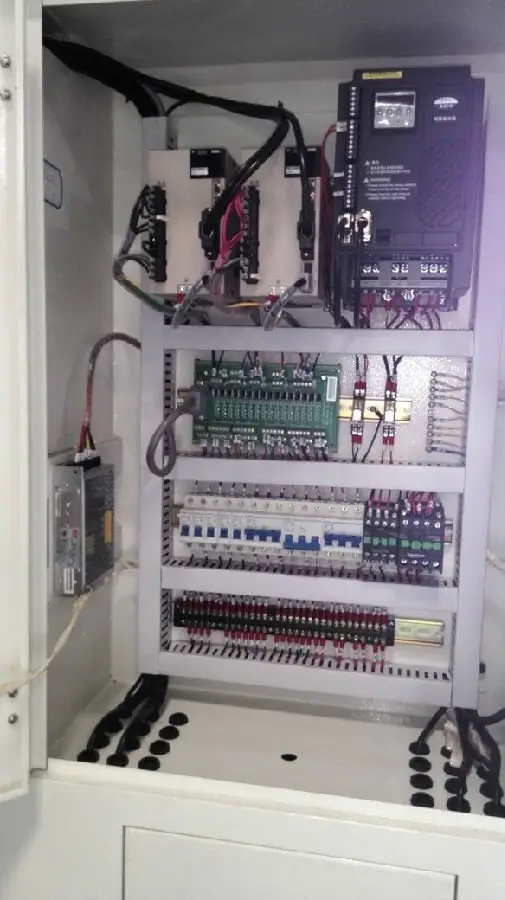

(1) armários elétricos para gangue tipo CNC torno
(2) Magmeet Driver de frequência de Shenzhen para o motor do eixo
(3) Motorista de servo de Yaskawa para eixo x e motor do eixo y
(4) Schneider Switch
(1) Painel do controlador
(2) o controlador pode ser alterado para Syntec, GSK, LNC e assim por diante
(3) o controlador pode ser definido em inglês
(4) Temos Jstomi e JSWay dois logotipos.
(1) Todo
(2) Todo
Embalagem: em estojo de madeira como seguir
Tamanho da embalagem (mm)
| 2300 | 1740 | 2150 |
Características da empresa
1. Excelente torno CNC de cama inclinado e serviço perfeito tornam a JSWAY a estrela mais popular no mercado de torre de torre. - Zhongshan Jstomi CNC Machine Tool Co., Ltd. Atualmente, é a maior base de pesquisa e produção para torneamento de torneamento CNC.
2. Sendo mobiliado com tecnologia de produção madura, nosso torno de alta velocidade é de grande qualidade. - Zhongshan Jstomi CNC Machine Tool Co., Ltd. tem grande base na China para tecnologia crítica.
3. Seguindo o processo de serviço profissional, a JSWAY sempre fornece o melhor serviço para os clientes. Obtenha uma oferta! - A Jstomi CNC Machine também está desenvolvendo mais novos projetos para expandir mais mercados. Obtenha uma oferta!
