2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56 1

2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56 2

2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56 3

2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56 4

2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56 5

2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56 6

2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56 7

2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56 8

2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56 9

2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56 10

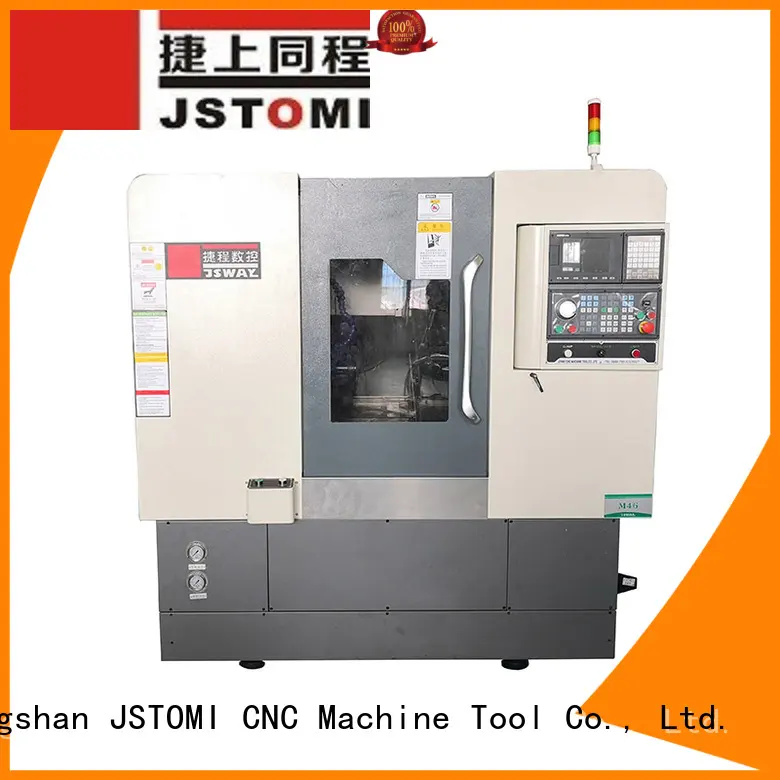

2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56

Marca:

JSWAY

Local de origem:

China

Número de modelo:

CFG46/CFG56

Certificação:

CE/ISO

Disponibilidade OEM/ODM:

Tempo de entrega:

25Dias

Transporte:

Por mar/trem

Capacidade de fornecimento:

150 Conjunto/mês

MOQ:

1definir

Condições de pagamento:

L/C, T/T,

investigação

Termo de preço

EXW FOB CIF

Prazo de pagamento

Depósito T/T L/C30\%

MOQ

1 definir

Porto mais próximo

shenzhenguangzhouzhongshan

Vantagens da empresa
1. O torno da torre Jsway à venda é feito apenas de materiais de alta qualidade, provenientes de fornecedores confiáveis que obtiveram certificados relacionados. O produto tem uma superfície de alto brilho, mostrando uma aparência excelente
2. Como uma marca famosa, a JSWAY é hábil em produzir torno de torre para venda com alta qualidade. O produto é certificado sob CE e ISO 9001
3. O torno da torre à venda é considerado um dos torneiros inclinados mais promissores do torno de 2 eixos. É muito fácil de manter, oferecendo mais conveniência

2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56 11

2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56 12

Principais vantagens do produto

2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56 13

2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56 14

Fuso de alta precisão

Fuso tipo manga original de Taiwan, com 3 frontais&2 rolamentos traseiros de ultra-alta precisão do Japão para garantir alta rigidez e precisão durável. Saída radial do fuso<3um Velocidade mais rápida do fuso até 5000 rpm

2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56 15

Transporte

Eixo Z com fuso de 40mm, potente & alta velocidade O eixo X/Z usa rolamento duplo e estrutura de pré-tração para que a precisão da usinagem permaneça a mesma, independentemente de a máquina estar no estado quente ou frio. O carro pode instalar de 5 a 8 ferramentas. A altura central das ferramentas é de 60 mm

2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56 16

Proteção segura para eixo X/Z

Prova completa e boa proteção do parafuso linear & caminho guia

2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56 17

Usinagem Eficiente

Velocidade de movimento mais rápida do eixo X/Z até 36M/min (definimos 30M/min na fábrica) Pode montar alimentador automático de barras e transportador de cavacos para implementar usinagem automática de alta velocidade e alta eficiência.

2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56 18

Estrutura da cama

Estrutura inclinada de 45°, descarga suave de cortes. A base processada por fresagem pórtico de uma só vez, garantindo a precisão da máquina.

2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56 19

Motor de fuso

Motor assíncrono 5,5 / 7,5KW, tempo acessório de 0 a 3500RPM apenas 1 segundo.

Parâmetro da máquina

PARAMETER
CAPACITY		CFG46	CFG56
	Furo do fuso	56MM	66 MM
	máx. diâmetro do material	45MM	52 MM
	Balanço máximo sobre a cama	350MM	350milímetros
	Comprimento máximo de usinagem	100MM	100 milímetros
	máx. deslocamento do eixo X	715MM	715 milímetros
	máx. curso do eixo Z	280MM	280 milímetros
	Eixo X/Z em movimento rápido	30 M/MIN	30m/min
	Precisão de reposição (x/z)	x≤0,007mm z≤0,015mm	x≤0,007mm z≤0,015mm
MOTOR	Servo motor	5.5KW	7.5KW
	Velocidade do fuso	4500R/MIN	3000rpm/min
	Servo motor do eixo X	0.85KW	1.3KW
	Servo motor do eixo Z	0.85KW	1.3KW
TOOLS	Ferramentas do tipo gangue	6-8	6-8
OTHERS	Capacidade total instalada	9 KW	13 KW
	Tamanho	2025X1385X1910	2025X1385X1910
	N.W.	2700KG	2750KG

MACHINING RANGE
COLLET	Diâmetro		Comprimento
	CFG46	CFG56	CFG46	CFG56
	4-45 mm	4-52	5-100 mm	5-80 mm
CHUCK	4-160 mm	4-200 mm	5-100 mm	5-80 mm

Detalhes da figura

2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56 20

Armário limpo

2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56 21

Máquina cnc chinesa

2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56 22

Máquina de torno cnc

2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56 23

Tanque de água refrigerante independente

2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56 24

Cobertura completa para a base

2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56 25

Cobertura total do eixo XZ

2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56 26

Painel inglês

2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56 27

Motor de fuso Duochuan

2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56 28

Fuso Posa

2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56 29

Tampa do eixo Z

2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56 30

Eixo X com freio

2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56 31

Cilindro de Taiwan

2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56 32

Porta de pressão

Embalagem e envio

Esta máquina é amplamente utilizada em peças de LED, peças de smartphones, peças industriais de precisão, peças hidráulicas, cigarros eletrônicos, peças ópticas, acessórios de válvula, dispositivos médicos e aviação industrial.

Entre em contato conosco e ganhe dois mandris de pinça grátis!

Anote os dados da sua empresa e confirme o pedido, você receberá mais dois mandril de pinça!

Dimensão da máquina e dimensão da embalagem

2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56 33

2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56 34

2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56 35

2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56 36

2 eixos tipo gangue inclinada CNC Machine CFG46/CFG56 37

Características da empresa
1. Máquina-ferramenta Co. do CNC de Zhongshan JSTOMI, Ltd. é um líder mundial no campo da torre de torre para a produção de venda.
2. Nossa fábrica funciona com um rigoroso sistema de gerenciamento da cadeia de suprimentos. Esse sistema garante o fluxo diário de mercadorias e matérias-primas, o que, em troca, ajuda a fábrica a regular e coordenar os planos de produção.
3. Temos o compromisso de ser um fornecedor de soluções de produtos para os clientes. Não importa as questões de produtos, embalagens ou transporte, nos esforçaremos para atender às necessidades dos clientes de todo o coração
