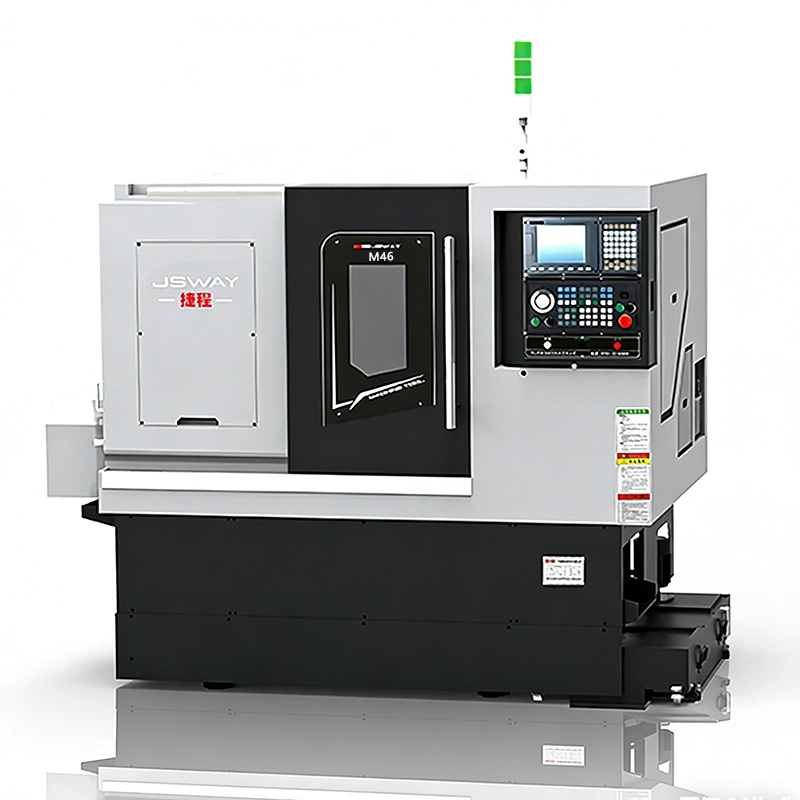

Torno CNC de 2 eixos
Um torno CNC de 2 eixos é a configuração mais básica, apresentando apenas os eixos X e Z. É adequado para operações de torneamento simples. Pode realizar operações básicas de torneamento, como torneamento de diâmetros, faceamento, furação e rosqueamento. Essa configuração é ideal para a produção em massa de peças com formas simples, como parafusos, porcas e eixos simples.
Todos os nossos modelos de torno CNC de 2 eixos vêm com essa configuração básica de 2 eixos, oferecendo uma base sólida para uma ampla gama de aplicações de torneamento, mantendo a simplicidade e a eficiência na operação.
√ 2 eixos, estrutura simples, vida dural.
√ Eixo elétrico, 4000-5000 RPM.
√ Cabeçote motorizado.
√ Funções opcionais:
√ Instalação de um braço robótico, com carregamento e descarregamento automáticos.
| Modelo | M46D | M56D |
| Tipo de máquina | Máquina de torre (sem contraponto) | Máquina de torre (sem contraponto) |
| AXES | XZ | XZ |
| Sistema operacional | LNC 5800 ou SYNTEC 22TA | LNC 5800 ou SYNTEC 22TA |
| Capacidade de processamento | Diâmetro máximo da barra (mm) | 45 | 51 |
| Diâmetro máximo de rotação (MM) | 350 | 350 |
| Comprimento máximo de processamento (MM) | 100 | 100 |
| Curso máximo no eixo X (mm) | 840 | 840 |
| Curso máximo do eixo Y (mm) | N | N |
| Curso máximo do eixo Z (mm) | 280 | 280 |
| Taxa de movimento mais rápida do eixo X/Z (m/min) | 30 | 30 |
| Taxa de movimento mais rápida no eixo Y (m/min) | N | N |
| Precisão | Precisão de posicionamento repetitivo nos eixos X e Z (mm) | 0.005 | 0.005 |
| Precisão de posicionamento repetitivo no eixo Y (MM) | N | N |
| Precisão de posicionamento repetitivo no eixo Z (MM) | 0.005 | 0.005 |
| Motor | Potência do fuso (KW) | 7.5 | LNC 7.5
SNYTEC 11.0 |
| Velocidade máxima do fuso (RPM) | 5000 | 5000 |
| Servomotor do eixo X (KW) | 1.3 | 1.3 |
| Servomotor do eixo Z (KW) | 1.3 | 1.3 |
| Motor de troca de ferramentas da torre (KW) | | |
| Ferramentas | Número de fileiras de facas | 8+3 | 8+3 |
| Ferramentas elétricas | N | N |
| Outros | Potência total da máquina (kW) | 13,5 | 13,5 |
| Eixo: personalização JSWAY | | |
| Cilindro: JSWAY personalizado (polegadas) | | |
| Rolamento: NSK do Japão ou FAG da Alemanha | | |
| Dimensões (C x L x A, aproximadas, em mm) | 2200x1640x2000 | 2200x1640x2000 |
| Peso (aproximado, em kg) | 3400 | 3400 |
Principais características do torno revólver de 2 eixos
Movimento em dois eixos : A máquina-ferramenta se move ao longo dos eixos X e Z, possibilitando operações básicas de torneamento.
Porta-ferramentas tipo torre : A torre giratória acomoda uma variedade de ferramentas de corte, e a máquina-ferramenta indexa automaticamente, ajustando a ferramenta correta para a posição necessária em cada operação.
Usinagem automatizada : A sequência de operações é pré-programada, eliminando a necessidade de trocas manuais de ferramentas durante a usinagem.
Produção em Alto Volume : A capacidade de executar múltiplas operações de forma rápida e contínua torna esta máquina ideal para a produção em massa de peças repetitivas.
Intercambiabilidade de peças: Os processos de usinagem automatizados garantem que as peças acabadas sejam idênticas e intercambiáveis.
