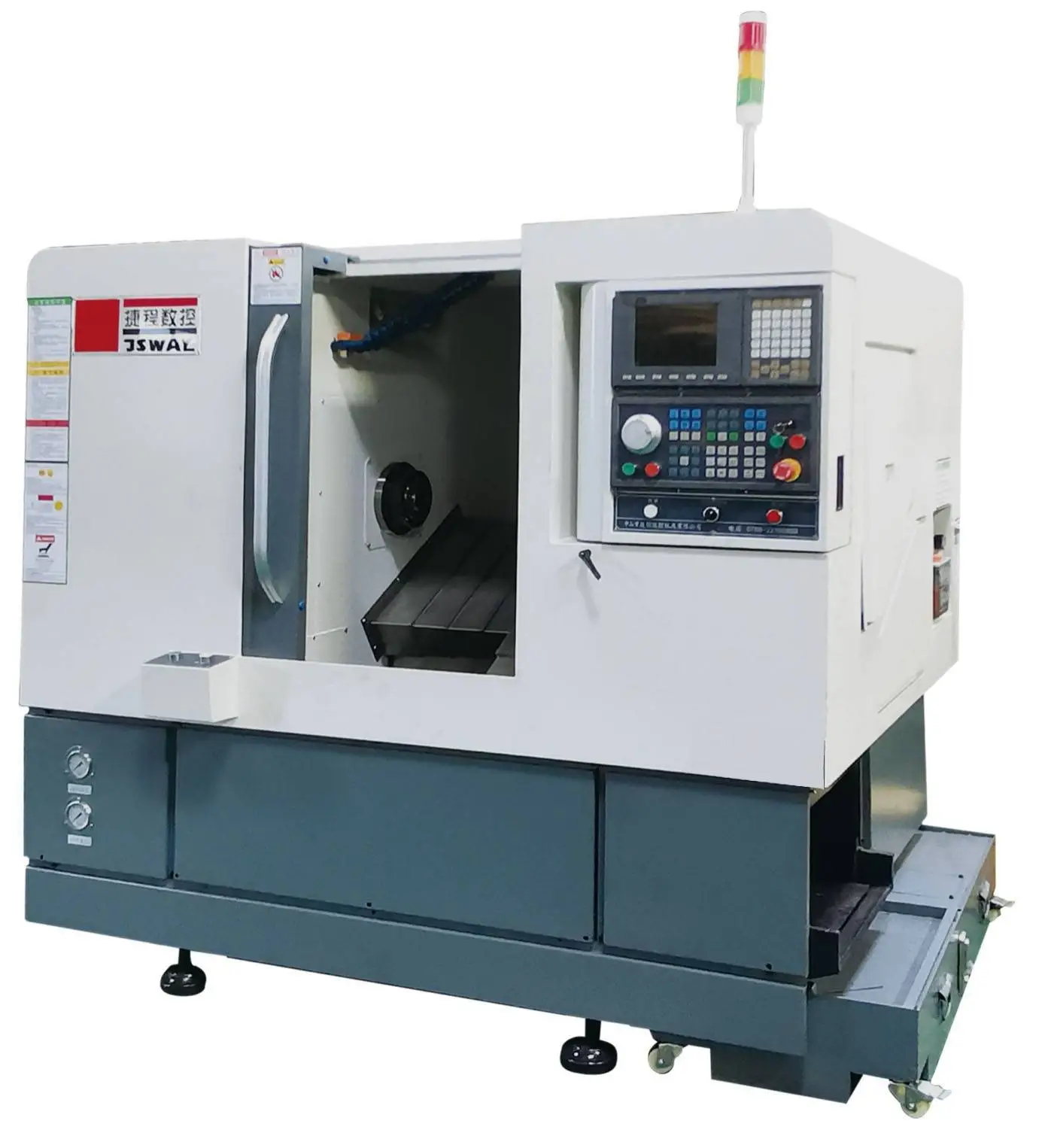

Torno CNC de 2 eixos M36 JSWAY à venda, com ferramenta múltipla.
A máquina CNC de 2 eixos com sistema de ferramentas múltiplas é um tipo específico de torno CNC ou centro de torneamento CNC que utiliza um sistema de ferramentas múltiplas para operações de usinagem. As máquinas CNC de 2 eixos com sistema de ferramentas múltiplas são frequentemente soluções econômicas para a produção de lotes de peças de precisão de pequeno a médio porte, devido ao seu sistema de ferramentas eficiente e à capacidade de usinagem em alta velocidade.
Características:
● A máquina CNC de 2 eixos adota uma combinação de mecanismos mecânicos, elétricos e pneumáticos, com um design ergonômico e funcional, proteção totalmente fechada, estrutura compacta, economia de espaço, operação fácil e manutenção simples.
● O processo de instalação dos eixos X/Z é muito avançado, a velocidade de processamento é rápida, a dimensão de processamento é muito precisa e a régua da máquina, tanto a quente quanto a fria, praticamente não sofre alterações. A velocidade de processamento pode atingir até 36 m/min, sendo que o valor de fábrica é de 30 m/min.
● Eixo vertical de precisão POSA/ROYAL de Taiwan, com balanceamento dinâmico de precisão e rolamentos lubrificados com graxa permanente importada, garantindo rotação suave em alta velocidade e minimizando a deformação térmica. Alta velocidade de corte de até 6000 rpm, permitindo usinagem de alto brilho.
● A máquina CNC de 2 eixos é conectada diretamente ao servomotor e ao fuso de esferas, tanto na direção vertical quanto na horizontal, com rolamentos de fuso de esferas NSK do Japão para garantir alta precisão na transmissão.
● Torno de 2 eixos com sistema de lubrificação intermitente automática de alto desempenho, que lubrifica o trilho guia da bancada e a haste de avanço X/Z de forma oportuna, garantindo que a superfície do trilho guia e a haste de avanço vertical e horizontal estejam sempre em boas condições de lubrificação.
● Torno CNC de 2 eixos com porta-ferramentas horizontal, que facilita o posicionamento e o ajuste. Um dispositivo automático de extração de material pode ser instalado no porta-ferramentas e controlado por um sistema de controle numérico, permitindo a automação da colaboração online e aumentando a eficiência da produção.
| Modelo nº. | M36 | |
| Tipo de máquina | Máquina de torneamento e fresagem | |
| AXES | XZ | |
| Sistema operacional | SYNTEC 22TA | |
| Capacidade de processamento | Diâmetro máximo da barra (mm) | 35 |
| Diâmetro máximo de rotação (MM) | 280 | |
| Comprimento máximo de processamento (MM) | 100 | |
| Curso máximo no eixo X (mm) | 810 | |
| Curso máximo do eixo Y (mm) | N | |
| Curso máximo do eixo Z (MM) | 280 | |
| Taxa de movimento mais rápida nos eixos X/Z (m/min) | 30 | |
| Taxa de movimento mais rápida no eixo Y (m/min) | N | |
| Altura central (mm) | 60 | |
| Motor | Motor do fuso (KW) | 3.7 |
| Motor do eixo X (KW) | 0.85 | |
| Motor do eixo Y (KW) | N | |
| Motor do eixo Z (KW) | 0.85 | |
| Motor da unidade de potência (KW) | N | |
| Motorista | Acionamento do fuso (KW) | 5.5 |
| Acionamento do eixo X (kW) | 1.0 | |
| Acionamento do eixo Z (kW) | 1.0 | |
| Ferramentas | quantidade | 5-10 |
| Ferramentas elétricas | N | |
| Outros | Potência total da máquina (aproximada, em kW) | 8.0 |
| Eixo: Taiwan Pusen | A2-4 | |
| Cilindro: JSWAY personalizado (polegadas) | 5 | |
| Tamanho (aproximado, em mm) | 2200x1480x1750 | |
| Peso (aproximado, em kg) | 2900 | |
Alta precisão, longa vida útil, estável, alta eficiência, operação simples, fácil manutenção.
