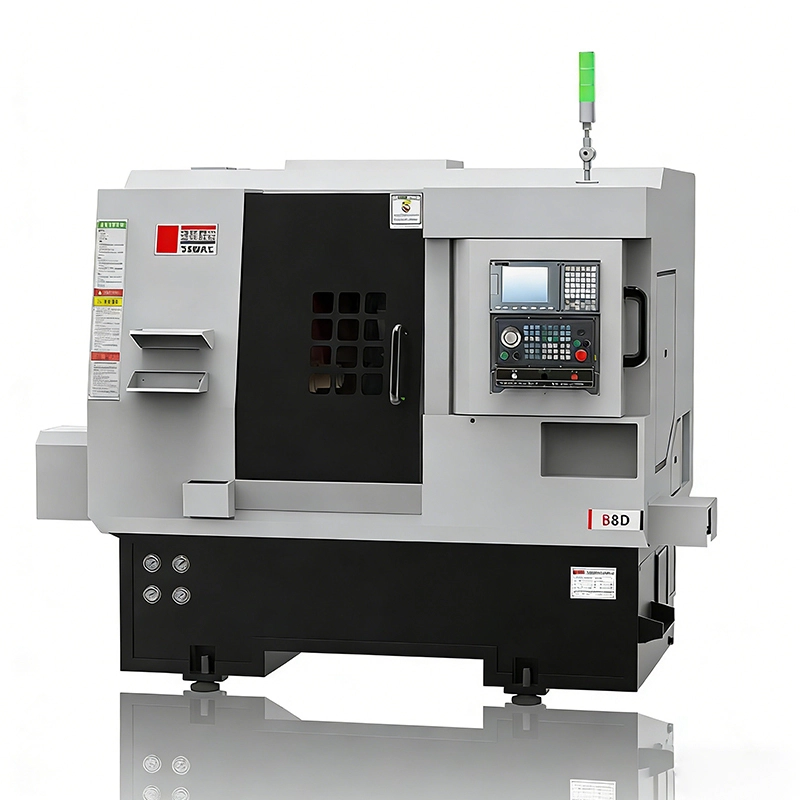

Torno multifuncional tipo gang de eixos múltiplos com base inclinada B8D
Introdução ao torno CNC de mesa inclinada B8D
Os trilhos-guia da cama do torno CNC de cama inclinada são inclinados em relação ao solo em um ângulo (comumente 30°, 45°, 60° ou 75°), e o layout geral é um triângulo retângulo. Comparado com a estrutura quadrada da plataforma plana, seu centro de gravidade é mais baixo e mais estável.
Trilhos de guia e cama: O design do trilho-guia inclinado não apenas estende o curso do eixo X e permite que mais ferramentas sejam organizadas (como torres de 8/12 estações), mas também reduz a vibração e melhora a precisão do processamento ao otimizar a direção da força de corte (consistente com a direção da gravidade da peça de trabalho).
Sistema de acionamento: Servomotores, parafusos de esferas e guias lineares são usados para garantir movimentos de alta velocidade e alta precisão. Por exemplo, o parafuso do eixo X é submetido à força axial devido à gravidade, e a folga é quase zero, o que melhora significativamente a precisão do posicionamento repetido.
Ligação multieixo: Alguns tornos de leito inclinado são equipados com subfusos, eixo Y ou funções de fresamento, suportando processamento multitarefa, como torneamento, furação e fresamento, reduzindo a necessidade de fixação secundária.
Mecanismo de remoção de cavacos: A plataforma inclinada utiliza a gravidade para remover os cavacos naturalmente, evitando que eles se acumulem nos trilhos guia ou parafusos, prolongando a vida útil do equipamento.
Integração de automação: Alimentadores automáticos, braços robóticos ou alimentadores de tiras podem ser configurados para atingir ciclos de processamento totalmente automáticos. Por exemplo, o torno multifuncional de leito inclinado tipo gang B8D suporta funções de carga e descarga automáticas e fresagem, reduzindo significativamente a intervenção manual
Rigidez aprimorada: A cama inclinada tem uma área de seção transversal maior e melhor resistência à flexão e torção do que a cama plana, sendo especialmente adequada para cortes pesados de materiais de alta dureza (como ligas de titânio e aço inoxidável)
| Características | Torno CNC de leito inclinado | Torno CNC de mesa plana |
|---|---|---|
| Estabilidade estrutural | Cama triangular retangular, forte resistência à vibração | Cama quadrada, baixa estabilidade |
| Eficiência de remoção de cavacos | Remoção de cavacos assistida pela gravidade, reduzindo a limpeza manual | Requer remoção de cavacos manual ou assistida por equipamento adicional |
| Potencial de automação | Equipamentos de automação fáceis de integrar, adequados para produção não tripulada | A transformação da automação é difícil |
| Precisão de processamento | A folga se aproxima de zero, alta repetibilidade | A folga do parafuso requer compensação adicional |
Principais vantagens do produto
Parâmetro da máquina
PARAMETER | ||
|
| B8D |
CAPACITY | Furo do fuso | 56 MM |
Máx. diâmetro do material: | 45 MM | |
Balanço máximo sobre a cama | 350milímetros | |
Máx. comprimento de usinagem | 100 milímetros | |
Máx. deslocamento do eixo X | 630 milímetros | |
Máx. deslocamento do eixo Z | 300 milímetros | |
X/Y/Z em movimento rápido | 36/20/36 m/minuto | |
Precisão de reposição (x/z) | x<000000>le;0,007 mm z<000000>le;0,015 mm | |
MOTOR | Servo motor | 5,9 kW com anel magnético |
Velocidade do fuso | 5000 rpm/min | |
Servo motor do eixo X | 1.3KW | |
Servo motor do eixo Z | 1.3KW | |
Servo motor do eixo Y | 850W | |
Servo motor de ferramenta viva | 1.3KW | |
TOOLS | torre | 8/12 ferramentas |
OTHERS
| Capacidade total instalada | 12 KW |
Tamanho | 2200X1723X2023 | |
N.W. | 2950KG | |
MACHINING RANGE | ||||
| Diâmetro | Comprimento | ||
CFG46X | M46X | CFG46X | M46X | |
COLLET | 4-45 mm | 4-45 mm | 5-100 mm | 5-100 mm |
CHUCK | 4-160 mm | 4-200 mm | 5-100 mm | 5-100 mm |
Detalhes da figura
